杯形件落料,拉深,冲孔,复合模的设计(附机械加工工艺卡)

杯形件落料,拉深,冲孔,复合模的设计(附机械加工工艺卡)(含任务书,开题报告,毕业论文说明书10000字,cad图纸6张零件图1张装配图)
摘要
通过对制件的工艺计算及反拉深时的受力，应力及金属流动状态进行分析，设计并改进了反拉深模的结构，保证了零件尺寸的要求，消除了料厚变薄等缺陷，此模具结构简单，实用性强，提高劳动生产率，为保证模具冲裁间隙均匀性，凸模选用无机粘接剂，粘接固定，以消除制造误差，同时分析了该制件的工艺性。设计了拉深模具，并介绍了所用模具材料特点
关键词       拉深模   设计   冲孔  落料    改进

Abstract
Through the technological calculation of the product and the analysis of the exerted force ,stree and metal flowing status when drawing for ward and backward,the back ward drawing die was desingal and improved in its structure,which ensured the requirement of the part dimensions and eliminated some defects such as the material thickness becoming thinner,The structure of the die for the technological process is simple and practical,it can increase the production efficiency,in order to ensure the uniformity of the blanking clearance of the die ,inorganic adhesive is used to bord and fix the punch to eliminate manufacturing errors,after an analysis of the technological property of the producte,the dimensions of the blank were determined and the drawing die for the part was designeal the characteristics of the die material were introduced at last.
Key words  backward drawing die    design  material thickness getting thinner  improvement

题目：杯形件落料、拉深、冲孔、复合模
内容：（1）杯形件工艺性分析及工艺方案制定
（2）完成杯形件模具装配图及全部零件图的绘制
（3）完成模具主要工作零件的工艺规程编制
（4）编写设计说明书

工件名称：杯形件

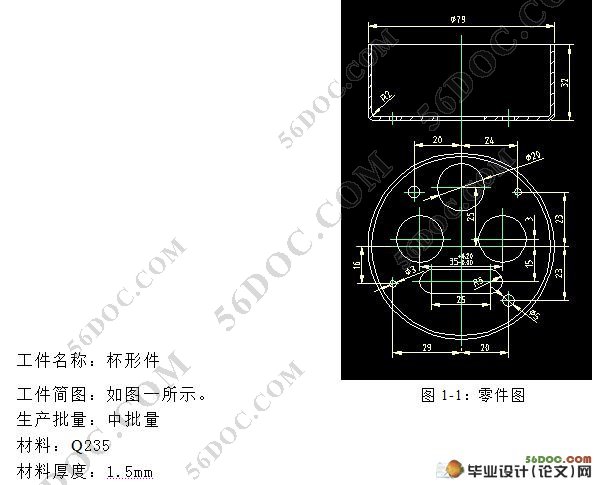

工件简图：如图一所示。
生产批量：中批量
材料：Q235
材料厚度：1.5mm

冲压件结构工艺性分析
此工件有落料、拉深、冲孔三个工序。材料为Q235钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有３个ø２０mm的孔、２个ø５mm的孔、２个 ø３mm的孔、还有一个不规则的孔，孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为３mm（ø20mm的孔与杯形件内壁之间的壁厚）。工件属于典型圆筒形件拉深，形状基本对称，对工件厚度变化也没有作要求，但是零件图上已经给出了孔心距的公差，由公差可以查得公差等级应为IT12级，尺寸精度较低，而工件总高度尺寸32mm可在拉深后采用修边达到要求，普通冲裁完全能满足要求。

插图清单
图1-1  产品零件图-------------------------------------------------------------------1
图3-1  排样图-------------------------------------------------------------------------3
图3-2  凹模型口图-------------------------------------------------------------------6
图5-1  凸、凹模----------------------------------------------------------------------11
图6-1  总装图-------------------------------------------------------------------------15

表格清单
表一   主要设计计算-------------------------------------------------------------------4
表二   压力中心数据表-----------------------------------------------------------------5
表三   工作部分尺寸计算--------------------------------------------------------------6
表四   工作部分尺寸计算--------------------------------------------------------------7
表五   卸料弹簧的设计计算-----------------------------------------------------------8
表六   杯形件复合模的装配-----------------------------------------------------------18

#p#副标题#e#
毕业设计/论文说明书目录
绪  论 ---------------------------------------------------1
第1章  零件工艺性分析
1.1冲压件的结构工艺性分析---------------------------------1
1.2冲压件的尺寸精度和表面粗糙度-------------------------1
1.3冲裁件的材料分析------------------------------------------1
第2章  拟订冲压件的工艺方案
2.1确定模具类型-----------------------------------------------2
2.2复合模设计要点--------------------------------------------2
2.3拉深件的主要部分的分析---------------------------------2
第3章 主要设计计算
3.1毛坯尺寸计算-----------------------------------------------3
3.2排样方式的确定及其计算---------------------------------3
3.3拉深次数的确定--------------------------------------------3
3.4冲压工序压力计算-----------------------------------------4
3.5压力中心的确定及相关计算------------------------------5
3.6工作部分尺寸计算-----------------------------------------6
3.7卸料弹簧的设计--------------------------------------------7
第4章 模具总体设计
4.1模具类型的选择------------------------------------------9
4.2定位方式的选择-------------------------------------------9
4.3卸料、出料方式的选择----------------------------------9
4.4导向方式的选择-------------------------------------------9
第5章 主要零部件的设计
5.1工作零件的结构设计-------------------------------------10
5.2定位零件的设计------------------------------------------13
5.3导料板的设计---------------------------------------------13
5.4卸料板的设计---------------------------------------------13
5.5模架及其他零部件设计----------------------------------13
第6章  模架总装图
6.1模具各部分的装配----------------------------------------15
6.2模具的总装配---------------------------------------------15
第7章 冲压设备的选定--------------------------------16
第8章模具零件加工工艺-------------------------------17
第9章模具的装配---------------------------------------18
设计小结---------------------------------------------------19
致谢---------------------------------------------------------20

参考文献
[1]、刘建超 张宝忠 主编。冲压模具设计与制造。高等教育出版社
[2]、翟德梅  主编。模具制造技术
[3]、薛翔  主编。冲压模具与制造      化学工业出版社。
[4]、许发樾  主编  模具标准应用手册     机械工业出版社
[5]、冯炳尧 朝泰荣 蒋文森 主编 模具设计与制造简明手册，（第二版）。上海科学技术出版社，1998
[6]、陈锡栋  主编。实用模具技术手册。
[7]、许发樾  主编。实用模具设计与制造手册。机械工业出版社，2002
[8]、史铁梁  主编。冷冲模设计指导      机械工业出版社     1996
[9]、王树勋  主编。模具实用技术综合手册。华南理工大学出版社，
[10]、徐起贺 孟玲琴 刘静香 主编。现代机械原理。陕西科学技术出版社，2004
[11]、刘明保 李宏德 王志伟 等编著。吉林科学技术出版社，2003
[12]、肖祥芷  主编  中国模具设计大典      江西科学技术出版社
[13]、王孝培  主编  模具设计简明手册   机械工业出版社   2000.06
[14]、马正元、韩启  主编《冲压工艺与模具设计》机械工业出版社
