玻璃钢拉挤成型机总体设计(附CAD零件图和装配图)

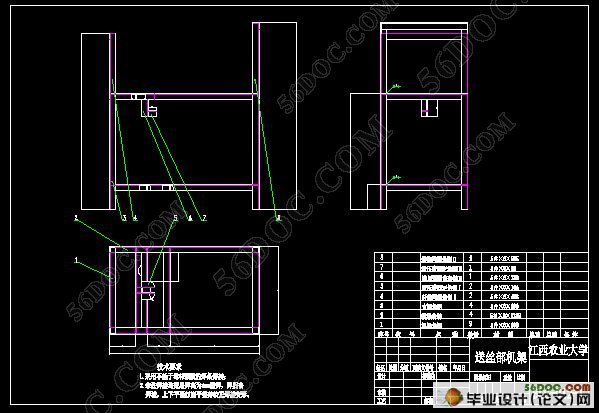

玻璃钢拉挤成型机总体设计(附CAD零件图和装配图)(含任务书,演示文稿ppt,论文说明书15000字,6张cad图纸)
摘    要
玻璃钢/复合材料工业在国际上的开发已有近60年的历史，它具有不可替代的优越性。在我国，玻璃钢/复合材料广泛应用在建筑、石化、冶金、机电及造船等行业。拉挤成型工艺作为玻璃钢的一种重要的生产制造工艺，它的技术也日臻完善。根据我们的设计任务，很有必要对玻璃钢拉挤成型机进行总体方案设计。本次论文的内容主要包括玻璃钢管原材料和成型工艺的选择，玻璃钢拉挤成型机的工作原理，机械设备组成结构，以及机械执行系统、传动系统、控制系统和辅助系统的设计。

关键词：玻璃钢/复合材料   玻璃钢拉挤成型机   总体方案

Glass Fibre Reinforced Plastic Pultrusion Molding Machine
Abstract:  The development of the glass fibre reinforced plastic / composite industry in the world has already had a history of nearly 60 years, it has irreplaceable superiority. In our country, the glass fibre reinforced plastic / composite is extensively applied to trades such as the building, petrochemical industry, metallurgy, electromechanics and shiPBuilding,etc. Pultrusion molding craft , as a kind of important production manufacturing process of the glass fibre reinforced plastic, its technology is becoming better and approaching perfection day by day . According to our design task, it is very necessary to carry on overall conceptual design of the  FRP Pultrusion Molding Machine. The content of this thesis mainly includes choosing raw materials of glass steel tube and the shaping craft, the glass fibre reinforced plastic draws the operation principle of the FRP Pultrusion Molding Machine, the mechanical equipment makes up the structure, and mechanical executive system, the designs of the transmission, control system and accessory system.

Keyword: Glass fibre reinforced plastic / composite    FRP Pultrusion Molding   Machine     Overall scheme

玻璃钢管原材料和成型工艺的选择
玻璃钢是由玻璃纤维和树脂基体复合而成的。玻璃纤维用作增强材料，它具有较高的拉伸强度和弹性模量。玻璃钢产品设计通常包括三大部分，即性能(功能）、结构(强度和刚度）和工艺设计。性能设计要充分考虑产品的使用条件，设计出具有与所要求性能相符合的玻璃钢产品外形尺寸。结构设计是根据所承受的载荷和使用环境，设计出不使材料产生破坏及有害变形的结构尺寸，确保安全可靠。工艺设计是要尽可能使成型方便，成本低廉。如果我们在玻璃钢产品设计时，仅仅考虑如何满足性能要求，而对原材料和成型制造等工艺问题重视不够，则会使组织批量生产时发生困难。随着新技术、新工艺和新材料的出现，更突出了在产品设计的初始阶段考虑工艺的必要。

毕业设计（论文）内容与技术参数：
内    容：1．查阅相关文献，收集资料，深入了解玻璃钢成型技术。
2．确定玻璃钢原材料和成型工艺，提出总体设计方案。
          3．确定总体设计方案，编写设计说明书。
          4．通过理论计算及校核，修改各零部件尺寸。
          5．根据各零部件的尺寸，绘制各非标零件的零件图，绘制总装图。
技术参数：1．玻璃钢外径 D=22mm
          2．玻璃钢内径 d=6mm
          3．玻璃钢螺距 p=10mm
          4．生产率 v=20m/h

#p#副标题#e#
目    录
第一章   前  言    2
1.1 玻璃钢及复合材料发展概况    2
1.2 玻璃钢的物理性能    2
第二章 设计原理    4
2.1 玻璃钢管原材料和成型工艺的选择    4
2.1.1玻璃钢成型工艺的选择和设计    4
2.1.2 原材料的选择和配置    8
2.2无捻粗纱用量及各部分加热功率的计算    12
2.2.1 无捻粗纱用量计算    12
2.2.2一次加热（预成型加热）    14
2.2.3二次加热（成型预热）    15
2.3.4三次加热（成型加热）    16
2.2.5四次加热（后固化加热）    17
第三章  设计内容    18
3.1 执行系统的方案设计    18
3.1.1 成型部方案设计    18
3.1.2牵引部的方案设计    23
3.2 原动机的选择    24
3.3 传动系统的方案设计    24
3.4 控制系统方案设计    25
3.4.1温度控制系统    25
3.4.2传动控制系统    25
3.4.3辅助控制系统    25
3.5  辅助系统的方案设计    25
3.5.1纱架的设计    26
3.5.2冷却装置的设计    26
3.5.3切割装置的设计    27
3.5.4机架的设计    27
第四章   结束语    29
参考文献    30
致    谢    31
