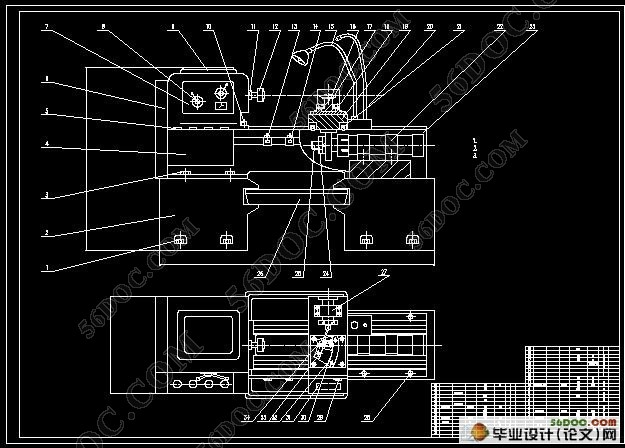

球面零件专用切削机床设计(含零件图,电气原理图和装配图)

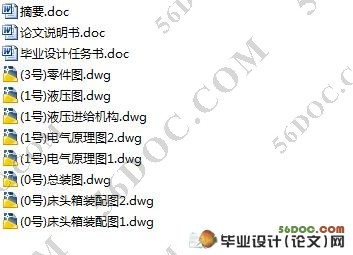

球面零件专用切削机床设计(含零件图,电气原理图和装配图)(任务书,论文说明书14000字,cad图纸)
摘 要
我这次毕业设计的题目是球面切削专用设备。该专用设备的设计方案主要依据仿形车削的工作原理。其中包括床头箱的设计和进给机构的设计。床头箱要满足4级变速，并能在更换工件时迅速制动。进给机构包括纵向进给液压缸、横向进给液压缸，曲柄滑块机构和型槽。
车刀的纵、横两方向移动均采用液压驱动，因此液压系统的设计是否合理直接影响到机床的工作性能。在液压系统中，床鞍及滑块的运动方向分别由各自的三位四通电磁换向阀控制，其运动速度由安装在各自油缸回油路上的调速阀及二位二通电磁换向阀联合控制。由溢流阀调整系统油压，调整后的数值可由压力表测出。
该设备的电气部分采用PLC控制。它可靠性高，抗干扰能力强，结构简单，功耗低，并由实际情况考虑，决定采用F1三菱系列PLC。
一个好的专用设备应该达到：1）提高生产率和工人劳动生产率，显著减轻工人劳动强.2）工作稳定可靠，使用寿命长。3）易于维修，成本低。根据理论验证，上述方案基本达到要求。

关键词: 仿形车床；液压系统；PLC

Abstract
The topic of this graduation project of mine is that the sphere cuts the dedicated device . Operation principle of main basis profile modelling turning of design plan of this dedicated device . Include the design of the bedside case and enter to the design of the organization. The bedside case wants satisfied 4 grades to change speed, and can apply the brake rapidly while changing the work piece . Enter to the organization including getting vertical, trough of slippery organizations of crank and type.
 The vertical , two horizontal directions of the lathe tool move and adopt the hydraulic pressure to urge , so the design systematic in hydraulic pressure influences the working performance of the lathe directly rationally. Among hydraulic pressure system, bed saddle slip sport direction of piece control by one's own 3 electromagnetic reversing valve of Stone separately, sport its speed install in each cylinder going back to transfer speed valve and 2 electromagnetic reversing valves 2 times jointly control oil passaging. Is it flow valve adjust systematic oil pressure , adjust number value after can be measured by the manometer to overflow.
A fine dedicated device should reach : 1)Boost productivity and worker labor productivity, lighten worker work strong notably. 2)It is reliable that the work is steady, have long performance life. 3)Easy to maintain, with low costs. Verify according to theory above-mentioned schemes reach demanding basically.

Keyword:  copying lathe ； hydraulic pressure system ；PLC

#p#副标题#e#
目录
第1章  球面车削专用设备总体设计      1
1.1被加工零件方案设计分析    1
1.2机床的运动的确定    1

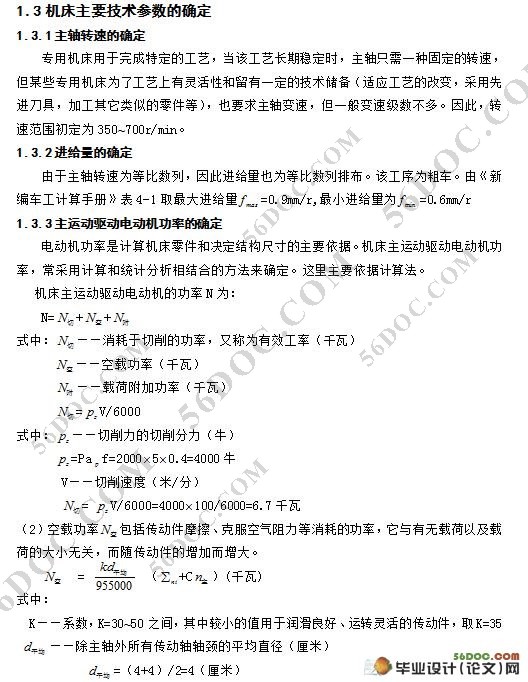

1.3机床主要技术参数的确定    1
1.3.1主轴转速的确定    1
1.3.2进给量的确定    1
1.3.3主运动驱动电动机功率的确定    1
第二章   主传动设计    3
2.1主传动的运动设计    3
2.1.1选定公比     3
2.1.2齿轮齿数的计算    4
2.2主传动的结构设计    4
2.3各齿轮的设计计算    4
2.3.1齿轮接触疲劳强度计算    4
2.3.2 确定主要几何参数和尺寸    6
2.4主轴组件的设计    8
2.4.1主轴组件的功用    8
2.4.2主轴组件的基本要求    8
2.4.3主轴组件的布局    8
2.4.4主轴的设计计算    8
2.5传动轴的设计计算    10
第三章  主轴箱展开图的设计    10
3.1各零件结构和尺寸设计    10
3.1.1设计内容和步骤    10
3.1.2有关零件结构和尺寸的确定    10
3.1.3各轴结构的设计    11
3.1.4主轴组件的刚度和刚度损失的计算    12
3.1.5轴承的校核    13

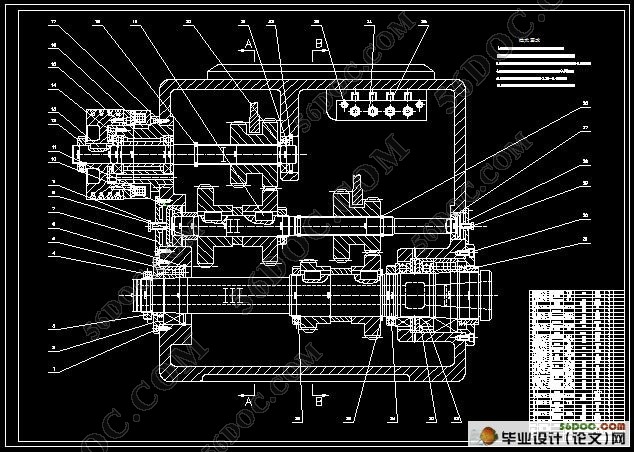

3.2装配图的设计    14
第4章 液压进给机构设计    15
4.1进给机构结构设计    15
4.2纵向进给液压缸性能参数的计算    15
4.2.1纵向进给液压缸主要尺寸的确定    15
4.2.2纵向进给液压缸活塞杆的稳定性验算和强度校核    16
4.3横向进给液压缸主要参数的确定    17
第5章 液压系统的设计    17
5.1液压系统的组成    17
5.2 液压缸的结构设计    17
5.3计算在各工作阶段液压缸所需流量    18
5.3.1纵向进给液压缸    18
5.3.2横向进给液压缸    18
5.4油泵电机的选择    18
第6章 电气部分设计    19
6.1电气设备概述    19
6.1.1电气控制的主电路部分设计    19
6.1.2电气控制的变压系统部分设计    19
6.2 PLC在本课题中的应用    19
6.2.1采用PLC的控制对象分析    19
6.2.2选用和确定I/O设备    20
6.2.3选择PLC的型号及I/O点数的分析    20
6.2.4控制程序设计    21
6.2.5上述控制程序中所应用列的主要元器件介绍    23
致 谢    23
