小型多功能干湿磨粉机的设计

摘    要
随着食品工业的发展，以及市场需求的变化，近年来我国的磨粉机层出不穷。专用的食品加工用的磨粉机从无到有、从少到多有了长足的发展。现今市场上有专用加工一种农作物的磨粉机，也有可加工干澡作物的磨粉机，也有加工湿润以后的磨粉机，也有干湿两用的磨粉机。从大型到小型，名目繁多。磨粉机的工作原理也不一样，有的是用刀片切削的方式进行粉碎，也有的用磨盘进行磨碎，也有的先用一机构进行“切碎”，再进行磨粉。
经过我的现场的了解和对市场上各种磨粉机的探究，市场上的磨粉机主要是大型商用磨粉机和超小型磨粉机，没有一种是中型磨粉机。这对需要中小型磨粉机的用户来说，没有合适的产品供其选择。在这里我针对这种情况，设计了一款中型磨粉机，非常适合小型加工厂的使用。可磨多种农作物，如大米、麦子等，也可磨植物的根、径、叶等。
我所设计的小型多功能干湿磨粉机主要是改变物料的物理尺寸，利用机械的方法克服固体物料内部的凝聚力而将大尺寸的固体变为小尺寸的固体的一种加工。加工的刀具形状是圆盘状的磨盘，利用两个磨盘的转动将物料研磨用剪切粉。
关键词：磨粉机、盘式、多功能、干湿、农作物

Abstract
With the development of food industry, and the change of market demand in China in recent years, the mill emerge in endlessly. With the special food processing mill from scratch, from less than to a considerable development. Now on the market have special processing a crop of mill, crops are also can do a mill, the crops have processing after wet mill, also have dry wet amphibious of grinding machine. From large to small, numerous. The working principle of grinding machine is different also, with a blade cutting of crushing, and some were with micropipette grinding, also have a mechanism to chop, then grinding.
After my site to understand and to all the mill, the market main have large commercial grinding mill and small-sized mill, no one is medium mill. This small mill in need of users, not suitable products for its choice.For this kind of situation, design a medium mill, very suitable for small factories .To many crops, like rice, wheat, etc, also can grind the roots of the plant, leaf, etc. I have small multi-function wet grinding machine mainly if you change the size of materials, mechanical method overcomes the internal cohesiveness and solid materials will be large size of solid into small size of solid a processing. Machining tool of the disc mill is turning millstone, using two material abrasive shear powder.
Keywords: Grinding machine, disc, multi-function, dry and wet,crop


目    录        9600字    9张cad图纸含装配图
1前言    4
2粉碎原理    5
2.1锤式粉碎原理    5
2.2辊式粉碎原理    5
2.3气流粉碎原理    6
2.4盘式磨粉原理    7
3磨粉机总体设计    7

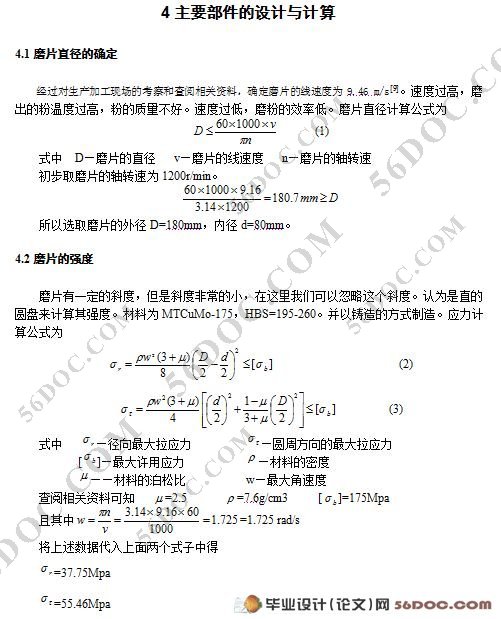

4主要部件的设计与计算    8
4.1磨片直径的确定    8
4.2磨片的强度    8
4.3动盘转动时产生不平衡力的计算    9
4.4螺旋推进杆器的设计计算    9
4.5螺旋面型的选择    10
4.6螺旋推进杆的设计    10
4.7螺旋角的设计    10
4.8螺旋推进器输送能力的核算    11
4.9螺旋直径与转速的核算    12
4.10电动机功率的确定    12
5磨粉系统    12
5.1磨片的设计    12
5.2螺旋推进器的设计    13
6传动系统    14

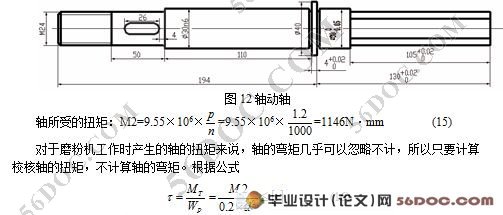

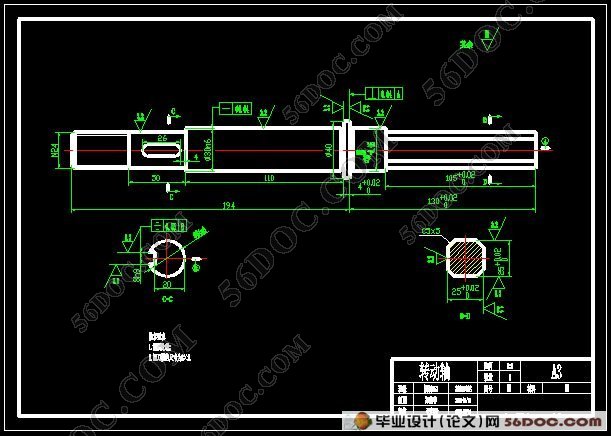

6.1轴的设计    14
6.2键的选择与强度计算    15
6.3V带传动设计    15
7粉粒大小的控制    17
8零件的结构设计    17
9多功能干湿磨粉机使用说明书    18
9.1用途及适用范围    18
9.2主要技术参数    18
9.3注意事项    18

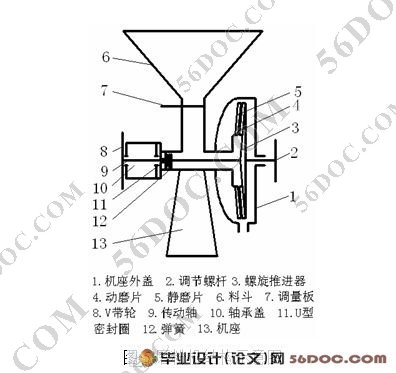

9.4构造及工作原理    18
9.5安装及操作方法    18
9.6保养    19
9.7常见故障及排除方法    19
10总结    20
11参考文献    20
