皮带转载机的机构设计

摘  要
在信息技术时代, 某些关键性的技术使皮带转载机的生产产生了飞跃, 包括运行阻力计算方法、标准、动力学分析、高张力输送带设计、接头分析、输送机试验台的发展及缓冲、清扫和监控技术。作为连续散状物料运输机械已广泛应用于码头、煤矿、电厂、冶金、粮食等行业。在分析常规设计方法的基础上，对带式输送机的现代设计方法进行讨论，合理利用带式输送机的优化设计方法对皮带转载机逐步进行设计。从皮带跑偏的现象着手,分析了皮带机随机性跑偏的原因,通过利用防止跑偏装置,解决了皮带跑偏的问题。通过对长距离带式输送机张紧装置要求的分析,最终确定了张紧装置。同样的对转载机在安全方面一系列成功改造,通过安装刮渣装置的改造,取得了良好的效果,保证了岗位作业人员的身体健康和人身安全。并对皮带在运行中所产生的各类问题进行了分析，通过查阅相关资料，给出了适当的解决办法。再通过对皮带转载机的设计进行校验，最终给出了带式输送机的设计计算过程和计算结果。

关键词：皮带转载机，跑偏，张紧，改进

ABSTRACT
In the information technology times, certain key technology to reproduce belt machine output in the leap, including running resistance calculation methods, standards, dynamic analysis, high tension belt design, joint analysis, conveyor test and the development of the buffer, cleaning and monitoring technology. As bulk materials transport machinery has been widely used in terminals, coal mines, power plants, metallurgy, food and other industries. Base on analysis of the conventional design method, by discussed conveyor modern design methods, rational use of the belt conveyor design optimization of the method gradually design. From the belt runs, analyzes the reasons of the belt random wrong. Through the use of devices to prevent random wrong, at last solve belt problem of random wrong. Through the long-distance belt conveyor tensioning device requirements analysis, Ultimately determine the tensioning device. As same, in the machine Security make some success improvement, with the installation of the devices removal sediment, achieved good results, ensuring the operational status of the health and personal safety. Also analyzed the various problems the belt in the operation, Through access to the relevant information, made the appropriate solution methods. Then on the belt loader design verification, and ultimately given a belt conveyor design process and the results.

Keywords: The leather belt reprint machine, runs, tensioning, improvement Reversed loader(转载机),off tracking,

1 输送带
输送带在带式输送机中起拽引和承载作用。一般采用普通型橡胶输送带、塑料输送带两种。
2 驱动装置
驱动装置是带式转载机中驱动部分，系由安装在驱动装置架上的液压马达、高速轴连器、减速器、低速轴连器组成。
3 电动滚轴
电动滚筒是把液压马达、减速器装入滚筒内的传动滚筒，本身结构紧凑，外形尺寸小，易于安装布置。它可以代替一般的电动机、减速器驱动装置。
4 传动滚筒
传动滚筒是动力传动装置的主要部件。输送带借其与滚筒之间的摩擦力而运行。本系列传动滚筒有胶面和光面之分。胶面滚筒是为了增加滚筒和输送带之间的摩擦系数，从而增加摩擦力。它又分铸胶和包胶两种。
5 改向滚筒
改向滚筒用于改变输送带的运行方向，或增加输送带与滚筒的包角。
6 托辊
托辊用于支承输送带和带上物料，使其稳定运行。槽形托辊用于输送散状物料；平行托辊一般用于输送成件物品；调心托辊用于调整输送带，使它保持正常运行不至跑偏；缓冲托辊装于输送机受料处，以保护输送带，延长输送带使用寿命。本系列有槽形托辊、平行上托辊、平行下托辊、槽形调心托辊、平行上调心托辊、平行下调心托辊、缓冲托辊、重型缓冲托辊等8 种结构形式。
7 卸料装置
卸料装置用于输送机中间卸料。一般有犁式卸料器、卸料车和重型卸料车三种。
8 机架、头部漏斗、头部护罩、导料槽等
机架、头部漏斗、头部护罩、导料槽在带式输送机中分别起支承、防尘和导料作用。

输送带
（1）输送带有普通型橡胶带和塑料带两种。塑料带不仅有耐磨、耐酸碱、耐油、耐腐蚀等优点。而且塑料原料可以立足于国内市场，大有发展前途。塑料带特别适用于
温度变化不大的地方，如矿井巷道等。
（2）普通橡胶带的帆布经向扯断强度力为56公斤/厘米 层。
（3）本系列设计所适应的带宽B 和层数Z 见表4.1。

目  录     20000字
引言    1
第1章  皮带转载机简介    2
第2章  巷道掘进中转载技术概况    3
2.1  转载机的发展    3
2.2  转载机的现状及发展缓慢的原因    4
2.3  各种转载机的特点及适用范围    5
第3章  皮带转载机的主要部件及其功能    7
3.1  输送带    7
3.2  驱动装置    7
3.3  电动滚轴    7
3.4  传动滚筒    7
3.5  改向滚筒    7
3.6  托辊    7
3.7  卸料装置    8
3.8  机架、头部漏斗、头部护罩、导料槽等    8
第4章  部件的选用    9
4.1  输送带    9
4.2  传动滚筒    10
4.3  托辊    10
第5章  转载机设计计算及参数确定    13

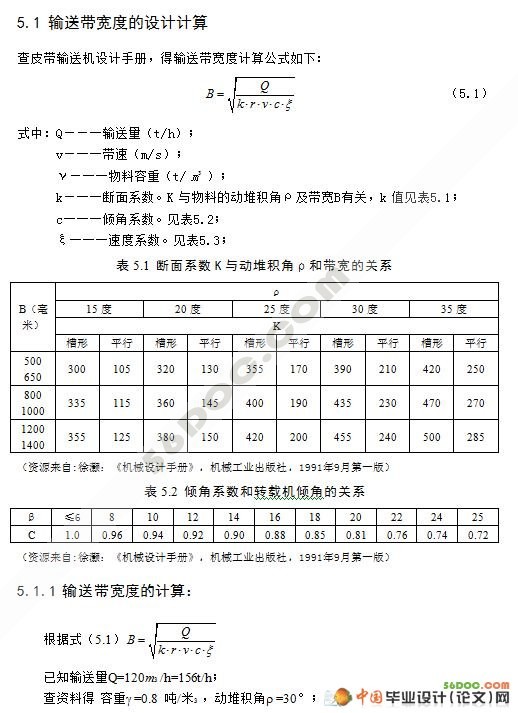

5.1  输送带宽度的设计计算    13
5.1.1  输送带宽度的计算    13
  5.1.2  输送带宽度的校核    14
5.2  驱动装置的设计计算    15
  5.2.1  传动滚筒轴功率计算    16
  5.2.2  液压传动机功率计算    17
  5.2.3  输送带最大张力计算    18
  5.2.4  皮带的应力校核    19
5.2.5  带的预紧装置的设计    19
  5.2.6  输送带层数计算    20
  5.2.7  皮带的硫化胶接层长度计算及硫化方法    20

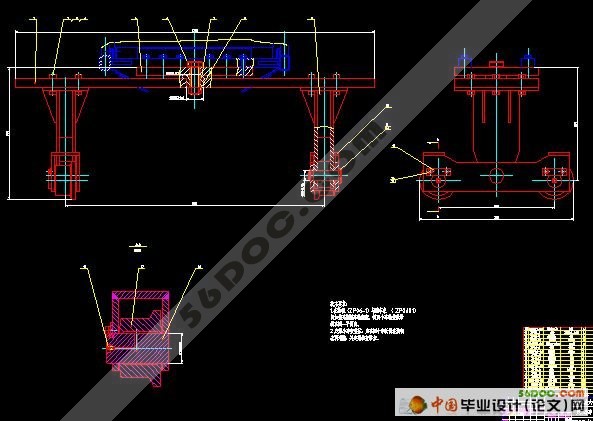

  5.2.8  中间支架的设计及材料的选择    22
  5.2.9  中间支架的校核    23
第6章  皮带转载机常见故障及其处理    25
6.1  皮带跑偏    25
6.1.1  槽形托辊不正    25
6.1.2  平行    26
6.1.3  滚筒表面有煤泥    26
6.1.4  皮带接头不正    26
6.1.5  给料不正    27
6.2  皮带打滑    28
  6.2.1  原因    28
  6.2.2  处理方法    29
6.3  托辊组的管理与维护    29
6.4  轴承发热    29
  6.4.1  原因    29
  6.4.2  维护轴承的注意事项    29
6.5  扯皮带    29
  6.5.1  原因    30
  6.5.2  预防和处理方法    30
6.6  划破皮带    30
  6.6.1  原因    30
  6.5.2  预防和处理方法    30
6.7  压住皮带    30
  6.7.1  原因、预防和处理方法    30
结论    31
致谢    33
参考文献    34
