汽车起重机液压系统的设计与分析(附答辩记录)

摘  要
液压技术是机械设备中发展速度最快的技术之一。特别是近年与微电子、计算机技术相结合、使液压技术进入了一个新的发展阶段。目前，已广泛应用在工业各领域。由于近年来微电子、计算机技术的发展，液压元器件制造技术的进一步提高，使液压技术不仅在作为一种基本的传统形式上占有重要地位而且以优良的静态、动态性能成为一种重要的控制手段。
本论文对汽车起重机液压系统进行原理分析，并主要进行了液压元件的计算选择、阀集成块和油箱的机械设计等工作。通过本论文设计实现的液压站能够满足使用要求，运行稳定，安全性好，维修及改造方便，可以应用在汽车起重机上，提高其安全性和可靠性、并提高其工作效率。

关键词　汽车起重机；液压系统；液压元件

课题背景

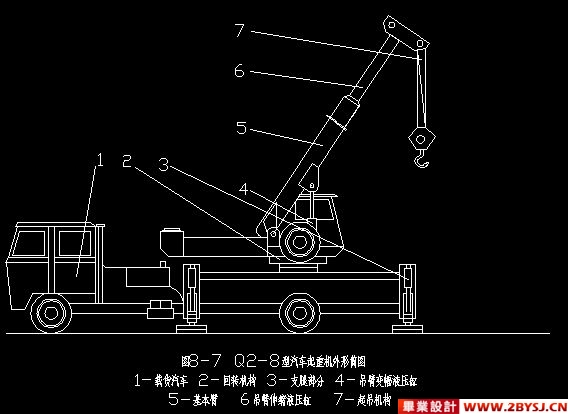

汽车起重机是一种安装在汽车底盘上的起重运输设备。它主要由起升机构,回转机构，变幅机构，伸缩机构和支腿部分等组成,尾车回转系统与起升系统配合,完成尾车液压缸的起升和尾车的升降功能以提高其工作效率。本论文涉及的是整个液压系统的设计,旨在通过本论文设计实现液压站能够满足使用要求,运行稳定,安全性好,维修及改造方便,可以应用在汽车起重机上,使其输出力大，动作平稳，耐冲击，操作灵活，方便，安全可靠。

液压系统简介
液压传动系统是一种以液压油液为工作介质的系统，主要由四部分组成：动力装置、执行装置、控制调节装置和辅助装置。
液压传动的优点：
在同等体积下，液压装置能比电气装置产生更多的动力，因而在同等功率下，液压装置体积小、重量轻、结构紧凑。
液压装置工作比较平稳，由于重量轻、惯性小、反应快，液压装置易于实现快速启动、制动和频繁换向。
液压装置能在大范围内实现无级调速（调速范围可达1：2000），还可在运行过程中进行调速。
液压装置易于实现过载保护，还能自行润滑，因此寿命较长。
液压元件已实现了标准化、系列化和通用化，液压系统的设计、制造和使用都比较方便。

设计内容
设计的主要内容为一套完整的液压传动系统,从系统工作环境和完成的功能的分析开始,通过比较分析拟定该液压系统的原理图,计算系统的主要参数,选择执行元件和各种液压辅助元件,包括油箱的初步设计,泵、电动机、阀类元件以及其它液压辅助装置(过滤器、液位计、密封件、管件、管接头、测压组件等)的选择,集成块和油箱结构的机械设计,最后是液压泵站的结构设计以及整个液压系统的组装,并提出系统的使用说明书.

目  录
摘  要 II
1  绪论 2
1.1 课题背景 2
1.2 液压系统 2
1.3 汽车起重机 5
1.4 设计内容 6
2汽车起重机液压系统的方案设计 7
2.1概述 7
2.2 Q2-8型汽车起重机液压系统工作原理 7
3元件计算说明书 11
3.1泵的选择和计算 11
3.2阀类元件的选择和计算 11
3.3管路的选择和计算 12
3.4油箱容积的计算 13
3.5辅助元件的选择和计算 15
4 液压系统的结构设计 17
4.1油箱的设计 17
4.2集成块设计 19
5 系统说明书 22
5.1功能说明 22
5.2元件清单 22
结  论 24
致  谢 25
参考文献 26
