闸阀,旋塞阀数据库应用手册设计(VC+Access+CAD)☆

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

摘要
目前,在各行各业中所涉及的各类技术手册、图册、各种标准等基础信息资源主要是以纸质的出版物为主,在使用传统纸质工具书进行资料查询、参数选择、设计计算的过程中不仅需要耗费大量的时间,而且各种纸质技术手册维护困难、费用高、配备时间滞后、协同操作性差、保管难等缺点更加突出,越来越不适应现代工业发展的需要。发展数字化手册已成为一种趋势。针对这一问题,本设计对纸质版本的《阀门选用手册》进行了数字化的设计。
本课题以AutoCAD、Access数据库管理系统和Visual C++6.0等工具为基础,对《阀门选用手册》进行了数字化的设计。
本次设计采用了程序和数据相分离地方法,具体如下:
1)用Access数据库管理系统对《阀门选用手册》中进行了表格进行编辑。
2)对本模块中出现的机械结构简图、示意图用Auto CAD软件进行绘制并放入已录好文字的相应位置。

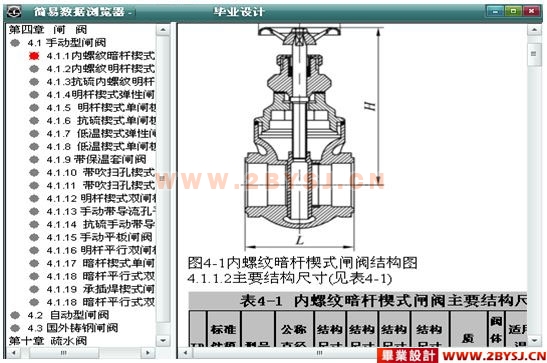

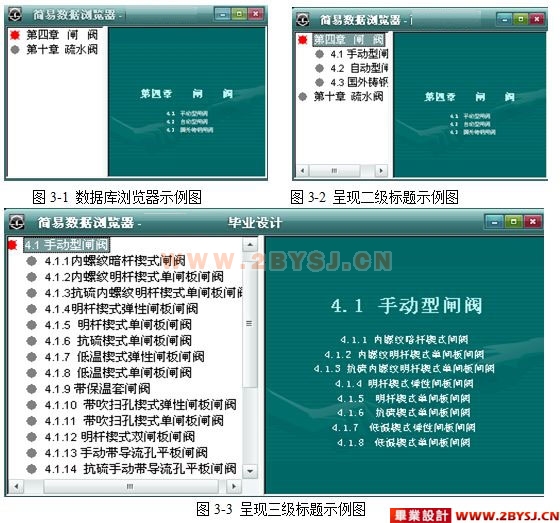

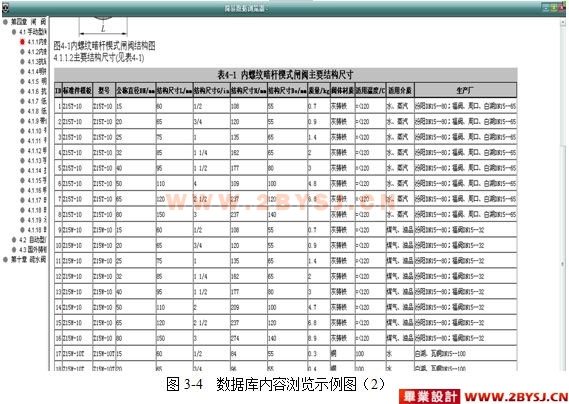

3)用Visual C++6.0软件设计简易浏览器,组织该模块中全部的文字、图、表等内容,使该模块能够顺利浏览。
通过本课题的研究,得到成果如下:
1)完成了《阀门选用手册》的数字化设计。
2)简易浏览器能够顺利的浏览该模块要呈现的内容。
在机械设计部分,设计了干式常压单片摩擦离合器。
关键词:数字化;数据库管理系统;Visual C++6.0;简易浏览器。


Valve, plug valves manual database application design
Abstract
At present, in all walks of life involved in a variety of technical manuals, books, all kinds of information resources based on standards based on paper-based publications, in the use of traditional paper-based data query tool, parameter selection, design and calculation process requires not only a lot of time and paper technical manuals to maintain a variety of difficulties, high cost, with time lag, poor operational synergies, such as the custody of the shortcomings of a more prominent hard, become increasingly unsuited to the needs of modern industrial development. Guide the development of digital has become a trend. To solve this problem, the design of paper-based version of the "Valve Selection Handbook" for digital design..
Subject to the AutoCAD, Access database management system and Visual C + +6.0 and other tools based on "Valve Selection Handbook" for digital design.
The design of programs and data used and method of phase separation, as follows:
1) with Access database management system for "Valve Selection Handbook" in the form for editing.
2) appear in the module mechanical structure diagram, schematic diagram with Auto CAD software to draw and put a good word has been recorded in the corresponding position.
3) Visual C + +6.0 software design simple browser, the organization of the module all the text, graphs, charts, etc., so that the module can be smoothly browsed.
Through the study of the subject, the results are as follows:
1) the completion of the "Valve Selection Handbook," Digital Design.
2) smooth simple browser browser to show the module content.
Part in the mechanical design, design a single-chip friction dry clutch pressure.
Key words: digital; database management system; Visual C + +6.0; simple browser.


本课题研究的主要内容和意义
本课题是以现有的《阀门选用手册》为基础,利用AutoCAD、Access数据库管理系统和Visual C++6.0工具等,进行闸阀、旋塞阀数据库应用手册设计。

本课题研究的主要内容
(1)确保闸阀、旋塞阀、安全阀、疏水阀和蝶阀工程图库的完整性,需要将《阀门选用手册》中闸阀、旋塞阀、安全阀、疏水阀和蝶阀的资料编辑,绘制上述阀门的二维图,将阀门的选型数据库录入数据库并建立闸阀、旋塞阀、安全阀、疏水阀和蝶阀三维模型。
(2)要求阀门的资料部分要翔实准确的描述阀门的选择、使用、存放和维护保养等技术知识。
(3)阀门的二维图能够反映阀门选型的主要参数和结构尺寸,能够表达阀门的组成零部件。
(4)要确保阀门的选型数据正确性、完整性。包括阀门的结构尺寸、阀体材料、适用温度、适用介质以及生产厂家等信息。为工艺技术人员选型提供可靠的参考依据。
(5)设计简易阀门数据库管理软件一套。
(6)设计汽车离合器一套。













目录
摘要 Ⅰ
Abstract Ⅱ
主要符号表 VI
1.绪论 1
1.1 课题背景 1
1.2 电子技术手册的发展现状 1
1.3 本课题研究的主要内容和意义 2
1.3.1 本课题研究的主要内容 2
1.3.2本课题研究的意义 2
1.4 本章小结 3
2. 闸阀、疏水阀数据库应用手册设计方法 4
2.1 设计方案方法的选择 4
2.1.1手册文档制作形式的选择 4
2.1.2手册中表格制作的方案选择 4
2.1.3实现数据库管理的软件的设计方案选择 5
(毕业设计:www.2bysj.cn)
2.2 闸阀、疏水阀数据库应用手册图形和数据的处理 5
2.2.1 文档的处理 5
2.2.2 CAD图的绘制 5
2.2.3 数据库的建立 5
2.2.4阀体主要结构尺寸和结构图的处理示例 9
2.3 本章小结 18
3.闸阀、旋塞阀数字化的实现 19
3.1 Visual C++ 6.0简介 19
3.2 数字化的目的和数字化手册的功能 19
3.2.1 数字化的目的 19
3.2.2 数字化手册的功能 19
3.3 简易浏览器设计 19
3.3.1 树状结构程序 20
3.3.2 界面浏览程序 22
3.3.3 程序函数解释 29
3.4 运行结果 29
3.4.1 浏览器的运行 29
3.4.2浏览器与图的链接及显示 31
3.5 本章小结 32
4 干式常压单片摩擦离合器的设计 33
4.1 引言 33
4.2 离合器的发展 33
4.3 方案选择 34
4.4 干式常压单片摩擦离合器的结构及工作原理 34
4.4.1干式常压单片摩擦离合器的结构 34
4.4.2 干式常压单片摩擦离合器的工作原理 36
4.5 干式常压单片摩擦离合器的相关计算 36
4.5.1 离合器的计算转矩 37
4.5.2摩片直径的计算 37
4.5.3离合器摩擦面压紧力的计算 37
4.5.4摩擦工作面的平均压力计算与校核 38
4.5.5离合器摩擦面上的摩擦转矩的计算与校核 38
4.5.6摩擦式离合器的摩损系数的计算与校核 38
4.6 本章小结 39
5.总结 40
致 谢 41
参考文献 42
附录Ⅰ 44
附录Ⅱ 47
附录Ⅲ 54
附录Ⅳ 55
