双柱液压式汽车举升机的设计

摘要
双柱式举升机是一种汽车修理和保养单位常用的举升设备,广泛用于轿车等小型车的维修和保养。它是一种把整车装备重量不大于3吨的各种轿车、面包车、工具车等举升到一定高度内供汽车维修和安全检查作业的保修设备。
关键词  升举机  液压执行元件  起重链  槽轮   钢丝绳

Abstract
A pillar type raises to rise the machine is a kind of automobile to fix and maintain the unit to raise to rise the equipments in common usely, extensively used for the car etc. the compact car maintains and maintains.It is a kind of is no bigger than 3 tons the whole car  material weight of various car, bread car, the tool car...etc. raise to rise the certain height to be provided for car maintenance and safeties to check the homework protect to fix the equipments.

keyword   UP hydraulic power WRAPT    hydraulic pressure action element    hoisting chain     grooved pulley   wire rope

经过调研了解到，国内市场对于维修用升举机的需求量比较大，考虑到国内的特点，从实用角度出发，确定如下方案：
1. 考虑到大多数维修是屋内作业，野外作业有，但是少，故采用两立柱升举，尽量在满足升举条件的情况下，节省空间。
2. 为了减少噪音及其达到升降的平稳性采用液压动力升举装置。
3. 由于升举的同时，两个同步液压缸的设计不可能完全一样，将导致升举的同时车会发生倾斜，故采用钢丝绳平稳系统，以消除该影响。
4. 在满足上述要求的同时，尽量结构简单，操作方便，适用于整体或解体搬运尽量做到标准化，通用化，系列化。

设计的目的和意义：随着中国经济的蓬勃发展，小客车将逐步进入中国的家庭市场。鉴于中国市场的广阔性，及其中国基础设施的滞后性，给小客车的维修带来了不便，特别是轿车底部的维修，给维修师傅带来很多不便，浪费人力物力，还有占地面积，为了解决上属的所有问题，为未来社会的发展带来方便。小客车维修用升举装置主要应用于家庭和出租车类。应用十分的广泛，主要用途是通过升举实现维修的方便和安全。

设计（论文）主要内容：小汽车维修用液压升举机总装配图（1张0号）、托举装置装配图（1张0号）、液压缸装配图（1张1号）、液压原理图（1张3号）、活塞零件图（1张2号）、液压缸后端盖零件图（一张2号）.













目 录
摘要 I
ABSTRACT II
第1章  绪论 6
1前言 6
2升举机的概述 7
第2章  总体设计 8
第3章 主要技术特点及其技术参数 9
1 技术特点 9
2技术参数 9
第4章 液压系统的传动计算 10
1  液压系统的设计步骤与设计要求 10
2  进行工况分析、确定液压系统的主要参数 11
3 制定基本方案和绘制液压系统图 20
4  液压元件的选择与专用件设计 22
5 液压系统性能验算 27
第5章  液压执行元件 34
1 液压缸 34
2 液压马达 45
第6章  液压辅助元件及液压泵站 46
1 管件 46
2. 液压软管接头 46
3 油箱及其附件 47

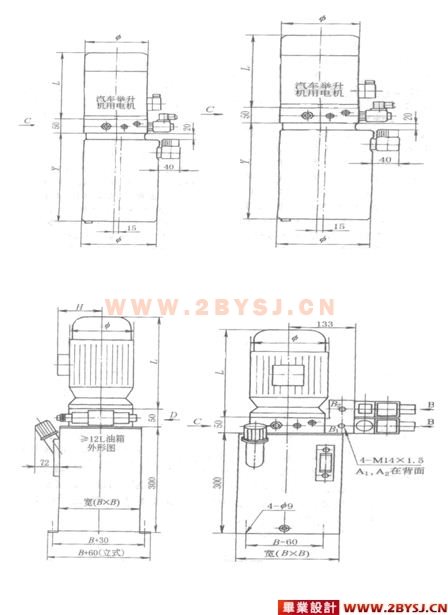

4  UP液压动力包 47
6．液压油的选择 51
第7章  钢丝绳的选择计算 52
(优秀毕业设计:www.2bysj.cn)
1 钢丝绳的计算 52
2 钢丝绳的选择 52
第8章  滑轮的选择和计算 54
1 滑轮结构和材料 54
2 滑轮的主要尺寸 54
3 滑轮直径与钢丝绳直径匹配关系 54
4 滑轮形式 54
5 滑轮技术条件 54
6 滑轮强度计算 55
第9章 起重链条和槽轮 56
1 板式链条和槽轮的选择 56
2 板式链及端接头 56
3 板式链用槽轮 56
第10章  使用说明 57
1．使用说明 57
2使用时注意事项 57
3.升举机安全操作规程 57
第11章 经济效益分析 58
总  结 59
谢  辞 60
参考文献 61
专题 62
附录 68
