线材粗轧机(开坯机)的设计

摘         要
线材的用途很广，在国民经济各个部门中，线材占有重要地位。据有关资料统计，各国线材产量占全部热轧总量的5.3～15.3﹪。近年来，对线材性能及表面质量的要求越来越高。尤其是对线材化学成分，机械性能，晶粒组织及晶粒粒度都要做检验，符合标准方可出厂。所以，对线材的苛刻要求决定了新轧机及相关新技术的飞速发展。
本次设计是对线材生产中的粗轧机（开坯机）部分进行设计。首先，根据轧制工艺对轧辊基本尺寸进行了设计，然后又根据轧制力矩选择了电机。在主传动系统中，对轧辊进行了受力分析和必要的强度校核，对机架也做了相应的校核。在设备改进方面，对H架进行了改进，改善了它的受力情况,提高了使用寿命。
通过本次设计使我对冶金机械的设计有了新的认识。但是，这其中还有很多的不足需要改进。能够完成本次设计离不开学院老师的支持，在此仅代表个人对提供帮助的老师表示衷心的感谢。

关键词：线材生产，开坯机，主传动

A Design of 500 Wire rod Rolling Mill
Abstract
As the use of wire rod is very broad, In every department of national economy, Wire rod possess important position. According to relevant information statistics, The countries output of wire rod take amount of the completely hot-roll products 5.3 ～ 15.3 ﹪. In recent years, For the requirement of the surface quality and performance of wire rod, it is more and more higher.So many parameters to be inspected, especially for the chemical composition ,mechanical performance, Crystal microscopic organizes and Crystal microscopic size of wire rod, accord with standard side can be sold out. So new rolling mill and related new technology should be developed fast for the harsh requirement of wire rod.
My design is aim to design for wire rod boil Pei rolling mill.First, According to rolling technology , the basic size of roll is designed , and then have selected motor according to rolling force.In main drive system, the strength of roll is also analysed, including the forces given to the rolls. The strength of the frame be analysed clearly.In the aspect of equipment improvments,H-bridle is an episode.
During this span of over four months,new conception of machinical design have been improved.But several shortcomings also exist. Professors especially Professor Wang give contributions to me.So I am on behalf of myself to give thanks to all of them.

Key-words:produce of wire rod, rolling mill,main drive

线材开坯轧机是采用三辊驱动的线材开坯轧机，它可以在数量，品种和规格等方面全面满足需要。而且更能达到为后期的中轧和精轧机组提供原料的要求。充分发挥成品车间的生产能力，还能保证钢坯的内部组织结构和表面的质量。除了这些以外，线材开坯轧机还可以大大提高成品车间的成材率，将断面尺寸为120×120 的来料轧成断面尺寸为33×33 的小型钢坯。开坯轧机是独立的开坯轧制，采用了双层辊道进行中上、中下辊轧制。

经过设计中的计算可知，主传动系统中的部分零件和轧机中的一些主要零件全部通过强度计算。本设计中对于轧辊的设计以及H型架的改进设计是本论文的一个更好体现个人能力的章节。在完成设计任务的同时，回首走过的四个多月的时光，发现自己还有很多的知识需要学习，更加认识到了终身学习的重要性和必要性。








目      录
1绪论……………………………………………………………………………1
1.1选题的背景和目的……………………………………………………...1
1.2线材轧机在国内外的发展趋势………………………………………...2
1.2.1线材车间的轧机布置形式……………………………………...2
1.2.2多线轧制在生产中的大规模应用……………………………...2
1.2.3采用恒微张力轧制的好处……………………………………...2
1.2.4适当提高机架刚度……………………………………………...3
1.2.5提高轧辊耐磨性………………………………………………...3
1.2.6现代化线材车间的发展………………………………………...3
1.3开坯线材轧机研究的主要内容和方法………………………………...5
1.3.1线材生产车间的平面布置……………………………………...5
1.3.2粗轧机的作用…………………………………………………...5
1.3.3线材车间的生产工艺（流程）…………………………………6
1.3.4开坯线材轧机的研究方法和方向……………………………...6
2方案的选择和评述……………………………………………………………7
2.1方案的选择……………………………………………………………...7
2.2开坯机的生产特点……………………………………………………...7
2.3方案的选择和评述……………………………………………………...8
2.3.1主传动的设计方案……………………………………………...8
2.3.2轧辊调整装置的确定…………………………………………...8
2.3.3轧辊平衡装置的确定…………………………………………...9
2.3.4机架形式的确定……………………………………………….10
3主电机容量的选择…………………………………………………………..12
3.1轧制力的计算………………………………………………………….12
3.1.1轧辊主要尺寸的确定………………………………………….12
3.1.2孔型的布置…………………………………………………….12
3.1.3轧制力的计算………………………………………………….13
3.2电机轴上力矩的计算………………………………………………….15
3.3主电机选择…………………………………………………………….16
4主要零件的强度计算………………………………………………………..17

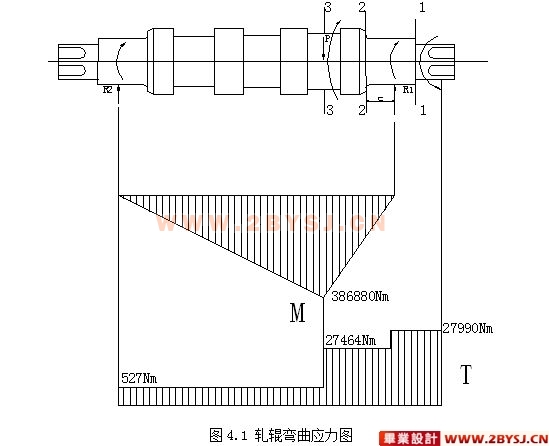

4.1轧辊的强度计算……………………………………………………….17
4.2机架的强度计算……………………………………………………….19
4.3轧辊轴承的计算……………………………………………………….25
4.4齿轮座的计算………………………………………………………….25
4.5梅花轴头的计算……………………………………………………….30
5关于H型架的改进方案…………………………………………………….31
6设备的可靠性及经济分析…………………………………………………..33
7润滑方法的选择……………………………………………………………..34
7.1轧辊轴承的润滑……………………………………………………….34
7.2人字齿轮及支承轴承的润滑………………………………………….34
7.3轧辊的冷却…………………………………………………………….34
8试车方法和对控制系统的要求…………………………………………….35
8.1试车要求………………………………………………………………35
8.2维护规程………………………………………………………………35
结论……………………………………………………………………………36
致谢……………………………………………………………………………37
参考文献………………………………………………………………………38
附录A…………………………………………………………………………39
附录B…………………………………………………………………………43
