液压泵液压系统的设计(工程机械液压与液力传动)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

前    言
科学技术日新月异,工业生产不断进步,市场对产品的质量和生产效率提出了越来越高的要求。产品加工工艺过程的自动化是实现高质量、高效率最重要的措施之一。
组合机床作为一种专用高效自动化技术设备,已成为大批量机械产品实现高效、 高质量和经济性生产的关键装备,是集机电于一体的综合自动化程度较高的制造技术和成套工艺装备。组合机床及的技术性能和综合自动化水平,在很大程度上决定了这些工业部门产品的生产效率、产品质量和企业生产组织的结构,也在很大程度上决定了企业产品的竞争力。
组合机床根据工件加工需要,以大量通用部件为基础配以少量专用部件组成的一种高效专用机床。PLC控制机械加工是当今主流的一种机械加工方式。是在各类生产中应用最多的一项技术,也是机械设计类大学毕业生必须掌握的一种设计方法,这次设计的课题就是有关PLC来控制车床主轴箱箱体右侧十个M8螺纹底孔组合钻床的设计。
PLC控制是具有功能完善、通用灵活、简单易懂、操作方便和价格便宜等优点,这不仅满足了现代社会对生产的需要同时也体现了人性化设计的同时,PLC控制也存在某些方面的不足,如国外进口设备上的可编程控制器型号多样,技术资料不全,缺少实验装置的配置等,还需要在具体的实践中不断的完善与改进。

毕业设计的目的和内容
毕业设计是学生在校学习期间最后一个重要环节,毕业设计旨在培养学生综合运用所学知识进行设计的能力。

通过毕业设计应达到以下目的:
(1)了解有关产品的设计的一般程序和方法。
(2)综合运用所学知识培养独立解决有关工程技术问题的能力,巩固和提高计算和制图基本技能。
(3)初步具备调查研究,收集资料、分析和综合问题及撰写技术文件方面的能力。
(4)围绕毕业设计课题一步一步加深和扩大知识领域。
(5)逐步树立真确的设计思想和认真的设计作风。

毕业设计的有关内容及计算:
(1)材料HT300:该加工件为主轴箱箱体,由表3-1 灰铸铁的牌号和力学性能 ,可知HT300型号的铸铁适于制造多轴机床主轴箱。
(2)硬度242HBS:查表3.2-3 灰铸铁铸件预计的机械性能及应用举例,有σb=290MPa,由硬度与抗拉强度间对应的经验公式,当σb>196MPa时
HB=RH(100+0.438σb)
灰铸铁相对硬度 RH=0.8~1.20
             所以 HBmax=272HBS,
HBmin=182HBS,
     查表7-24 组合机床设计中推荐的切削力、扭矩及功率计算公式的注解中       HB=HBmax-(HBmax- HBmin)/3
             从而 HB=272-(272-182)/3
=242HBS
(3)重量估算
      m=
    =38Kg









目     录
前言…………………………………………………………………………………… 4
1.毕业设计的目的和内容…………………………………………………………… 5
   1.1通过毕业设计应达到的目的……………………………………………………5
   1.2毕业设计的有关内容及计算……………………………………………………5
2.方案讨论及总体设计…………………………………………………………………6
   2.1 组合机床工艺方案的制定………………………………………………………6
   2.2 切削用量的确定…………………………………………………………………7
   2.3 确定切削力、切削转矩、切削功率……………………………………………7
   2.4 加工工序图………………………………………………………………………8
  2.5 液压滑台的设计计算……………………………………………………………9
(优秀毕业设计:www.2bysj.cn)

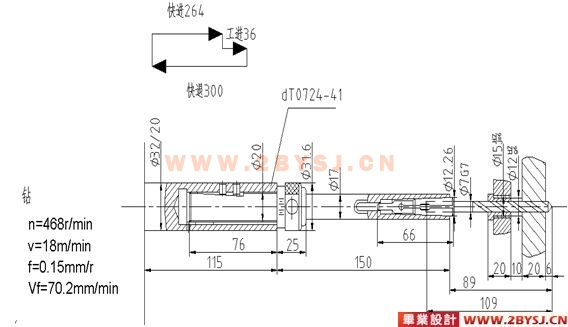

   2.6 加工示意图………………………………………………………………………9

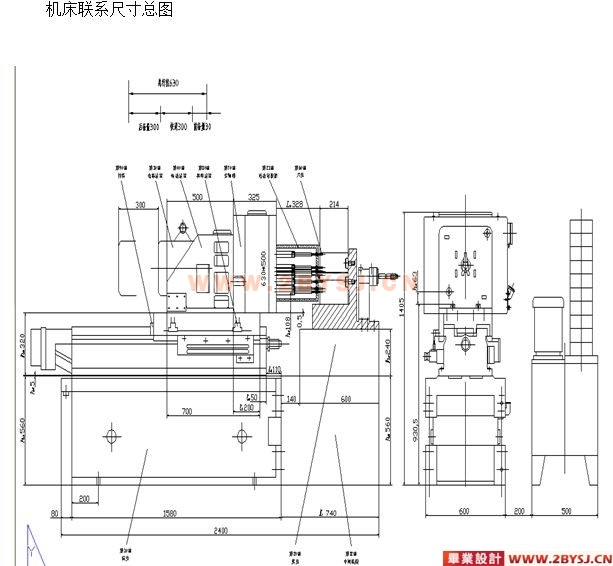

   2.7 机床联系尺寸总图………………………………………………………………9
第3章 液压系统的设计计算……………………………………………………………10
3.1 轴承压装机液压缸的设计及计算…………………………………………………10
   3.1.1 分析工况及设计要求,绘制液压系统草图…………………………………10
   3.1.2 计算液压缸的外负载…………………………………………………………11
3.1.2.1 压装缸……………………………………………………………………………11
3.1.2.2 夹紧缸……………………………………………………………………………11
3.1.2.3 顶起定位缸………………………………………………………………………12
3.1.2.4 确定系统的工作压力……………………………………………………………12
3.2 确定液压缸的几何参数………………………………………………………………14
3.2.1 压装缸尺寸计算……………………………………………………………………15
3.2.1.1 液压缸工作压力的确定…………………………………………………………16
3.2.1.2 液压缸内径D和活塞杆直径d的确定…………………………………………16
3.2.1.3 液压缸壁厚和外径的计算………………………………………………………20
3.2.1.4 液压缸工作行程的确定…………………………………………………………20
3.2.1.5 缸盖厚度的确定…………………………………………………………………20
3.2.1.6 最小导向长度的确定……………………………………………………………21
3.2.1.7 缸体长度的确定…………………………………………………………………22
3.2.1.8 活塞杆稳定性的验算……………………………………………………………22
4 变量机构………………………………………………………………………………24
   4.1手动变量机构……………………………………………………………………25
   4.2手动伺服变量机构………………………………………………………………27
   4.3恒功率变量机构…………………………………………………………………29
   4.4恒流量变量机构…………………………………………………………………30
结论………………………………………………………………………………………31
参考文献…………………………………………………………………………………32
致谢………………………………………………………………………………………33

参 考 文 献
〔1〕李培滋﹑王占林主编.《飞机液压传动与伺服控制》(上册).国防工业出版社.1989
〔2〕曾祥荣﹑叶文柄﹑吴沛容编著.《液压传动》.国防工业出版社.1980
〔3〕何存兴主编.《液压元件》.机械工业出版社.1982
〔4〕张赤诚等编.《液压传动》.地质出版社.1986
〔5〕齐任贤主编.《液压传动和液力传动》.冶金工业出版社.1981
〔6〕上海煤矿机械研究所编.《液压传动设计手册》.上海人民出版社.1976
〔7〕(日)市川常雄著.鸡西煤矿机器厂译.《液压技术基本理论》.煤炭工业出版社.1975
〔8〕(美)H﹒E﹒梅里特著.陈燕庆译.《液压控制系统》.科学出版社.1979
〔9〕成大先主编.《机械设计手册》.化学工业出版社.2004
〔10〕闻德生著.《开路式柱塞泵》.航空工业出版社.1998
〔11〕吉林工业大学等校编.《工程机械液压与液力传动》.机械工业出版社.1978
〔12〕AD 811166.1981.
〔13〕马玉贵、马治武主编.《新编液压件使用与维修技术大》.中国建材工业出版社.1998
〔14〕左健民主编. 《液压与气压传动》.机械工业出版社.1999
〔15〕文怀兴主编.《泵的排量设计工况及优化设计》. 北京.机械工业出版社.2005
〔16〕成大先主编.《机械设计图册》.化学工业出版社.2000
〔17〕沙毅 闻建龙主编.《泵与风机》.中国科学技术大学出版社.2005
〔18〕陈允中 曹占文 黄红梅 邓国强等译.《泵手册》.中国石化出版社.2003
〔19〕路甬祥主编.《液压气动技术手册》.北京.机械工业出版社.2002
〔20〕张耀宸.《机械加工设计手册》.北京.航空工业出版社,1987
