冷带钢卷取机的设计(小型冷轧厂用)

摘   要
冷轧带钢的卷取绝大多数采用卷筒式卷取机，其设备配置较为简单，主要由卷筒及其传动系统，压紧辊，活动支撑和推卷、卸卷等装置组成。
小型冷带钢卷取机不仅用来缠卷，有时还用来开卷。在轧制过程中依靠这类卷取设备可以建立前后张力，这样可以降低轧制压力，改善轧辊的轧制稳定性。
根据现场调研，原卷取机的张力较小，现增加了带钢的张力，同时重选了电机容量。进行了主要零件的强度计算，并进行了轧机经济效益评价。该卷取机采用直流可调速电机，保证卷取的恒定张力，提高了带钢的表面质量。
该轧机可供小型冷轧厂使用，具有良好的经济效益。
关键词：卷取机，表面质量，恒定张力

The design of cold-strip reel
abstract
One of the cold-rolled belted steel fetches the overwhelming majority and adopts reel type a fetching machine, its device layout is comparatively simple, by the reel and transmission mainly , compress tightly the roller , support and pushes one , unload the devices , such as one ,etc. to make up in activity.
Small-scale cold a fetching machine of belted steel is not only used for twining one but also used for opening a book sometimes. Tension before and after depending on this each and fetching equipment and can be set up in the rolling course, so can reduce the rolling pressure , improve the rolling stability of the roll .
According to surveying and studying live, the tension of original fetching machines is relatively small, increase the tension with steel now, selected the capacity of the electrical machinery again at the same time . The intensity of carrying on the major part is calculated, and carry on the economic benefits of the rolling mill and appraise . This fetching machine adopts the adjustable speed electrical machinery of direct current, guarantee a invariable tension fetched, have improved the surface quality with steel.
This rolling mill is for small-scale cold-rolled factory to use , have good economic benefits.
Keyword: cold-strip reel, surface quality, invariable tension

选题的背景和目的
地上式卷取机是为与卷取宽带钢地下式卷取机相区别而提出的，它的类型很多。又由于它主要用于卷取窄带钢，所以称为窄带钢卷取机，按着其结构特点可分为无筒式卷取机和卷筒式卷取机。
无筒式辊式卷取机不是往卷筒上卷取带钢，而是将带钢送到弯曲辊间弯曲后卷绕成钢带也称为打卷机。由于结构简单、卸卷方便，用于带钢表面要求不高的冷卷2~5毫米厚的带钢或热带钢卷取。

现在采用三辊式卷取机，采用计算机进行控制。卷筒与最后一架精轧机直接建立张力卷取最好自动控制卷取是近代最好的卷取机，为防止悬臂卷筒弯曲采用活动支承。
冷带钢卷取机是地上卷取机，早期冷带钢卷取机选用圆柱形实心卷筒，有夹紧机构的钳口无胀缩机构，采用重卷机以便卸卷。也可用在小型冷轧机上，不重卷只要卷筒反转便可由人工取下带卷，以后发展成弓形块卷取机。该卷取机刚性差，弓形块结构不对称，不利于高速，大负荷运转。为了满足高速大负荷要求又出现了扁形块式卷取机。由于扁形块结构对称、强度高，可在冷轧机上使用多年。近年来，冷轧机向告诉、大重卷、自动化方向发展。为保证卷取质量，减少卷取机的转动惯量，采用八棱锥扇形块卷取机。最近卷取机又采用牙条扇形块式无缝隙卷筒，用于窄带冷轧机上。(优秀毕业设计:www.2bysj.cn)
卷取机的胀缩机构开始时采用凸轮机构，以后又发展成四棱锥、八棱锥用液压缸移动锥轴使弓形块、扇形块位置变化达到胀缩的目的。最近新的卷取机反回来又采用凸轮机构代替四棱锥，为保证板边整齐采用液压缸推动卷取机在滑座上移动进行自动控制板边缘保证边缘齐整。

冷带钢卷取机方案的选择与评述
小型冷带钢卷取机一般指辊身长在400mm以下的冷带钢轧机。我设计的题目冷轧机辊身长有200mm。卷取的方案有两种：一种是电机通过一级皮带传动再通过减速机传动卷筒旋转进行卷取。另一种是电机通过减速机传动卷筒旋转进行卷取。







目  录
1 绪  论 1
1.1 选题的背景和目的 1
1.2 带钢卷取机国内外发展现状 3
1.3 冷带钢卷取机研究内容和方法 4
2 冷带钢卷取机方案的选择与评述 7
3 电机的选择 9
3.1 带钢张力的计算及最大张力的确定 9
3.2 卷取机主要结构尺寸的选择 9
3.3 初选电动机容量 10
3.4 电动机轴上的力矩的计算 12
3.5 电动机的校核 14
4 卷取减速机的选择与计算 16
4.1 减速机的速比的分配 16
4.2 减速机齿轮的计算 16
5 主要零件的强度计算 23
5.1 卷筒轴的设计与计算 23
5.2 卷筒轴轴承的计算 34

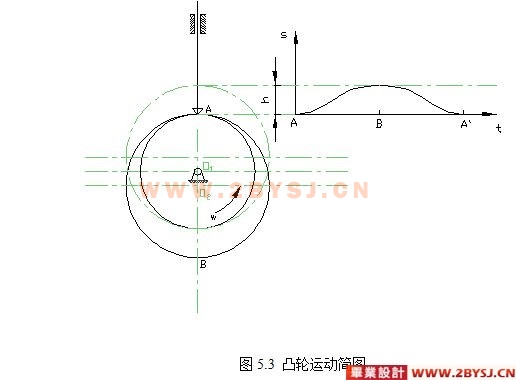

5.3 凸轮机构的设计 36
6 润滑方法及润滑油的选择 37
6.1 润滑油的选择 37
6.2 润滑方法 37
7 设备可靠性与经济评价 38
7.1 机械设备的有效度 38
7.2 投资回收期 38
结  论 40
致  谢 41
参 考 文 献 42
附  录 43
