摘   要
将液压缸提供的液压能重新转换成机械能的装置称为执行元件。执行元件是直接做功者,从能量转换的观点看,它与液压泵的作用是相反的。根据能量转换的形式,执行元件可分为两类三种:液压马达、液压缸、和摆动液压马达,后者也可称摆动液压缸。液压马达是作连续旋转运动并输出转矩的液压执行元件;而液压缸是作往复直线运动并输出力的液压执行元件。而此说明书是针对液压缸的工作环境和工作要求来确定液压缸的工作压力和承载能力,来确定其缸筒内径、壁厚和活塞杆的直径。再根据液压缸的零部件的工作要求确定零件的工艺,根据零件的精度要求确定零件的加工方法,并生成工艺卡片,完成零件的加工。
关键字:液压缸、机械能、转矩、执行元件

Abstract
Hydraulic cylinder will be able to provide the hydraulic-mechanical energy conversion device called actuators. Work is a direct implementation of components, from the point of view of energy conversion; it is the role of the hydraulic pump opposite. According to energy conversion in the form of implementation of the three components can be divided into two categories: hydraulic motors, hydraulic cylinders, hydraulic motors and swing, which may also be said swing hydraulic cylinder. Hydraulic motor is the continuous torque and rotational movement of the hydraulic actuators, and hydraulic cylinder is a reciprocating linear motion and the output of the hydraulic components. And this statement is the hydraulic cylinders for the working environment and job requirements of hydraulic cylinders to determine the pressure and work load, to determine the cylinder diameter, thickness and diameter of the rod. According to the hydraulic cylinder parts of the job requirements identified parts of the process, according to parts of the accuracy of determining parts processing methods, and generate process card, complete the processing parts.
Keyword: hydraulic cylinder, mechanical energy, torque, the implementation of components

绪 论
液压传动是研究以有压流体(液体)为传动介质来实现各种机械的传动控制的学科。液压传动是根据流体力学的基本原理,利用流体的压力能进行能量的传递和控制各种机械零部件运动。
目前,液压技术已广泛应用于各个工业领域的技术装备上,例如机械制造、工程、建筑、矿山、冶金、船舶等机械,上至航空、航天工业,下至地矿、海洋开发工程,几乎无处不见液压技术的踪迹。液压技术的应用领域大致上可以归纳为以下几个主要方面:
(1)各种举升、搬运作业。尤其在行走机械和较大驱动功率的场合,液压传动已经成为一种主要方式。如起重机、起锚机等。
(2)各种需要作用力大的推、挤、挖掘等作业装置。例如,各种液压机、塑料注射成型机等。
(3)高响应、高精度的控制。飞机和导弹的姿态控制等装置。
(4)多种工作程序组合的自动操作与控制。如组合机床、机械加工自动线。
(5)特殊工作场合。例如地下水下、防爆等。

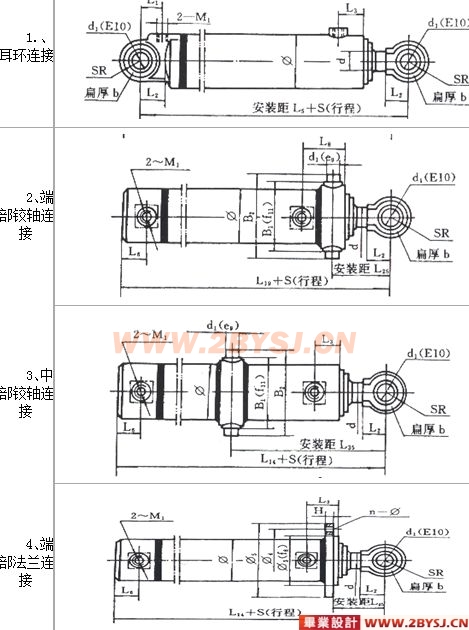

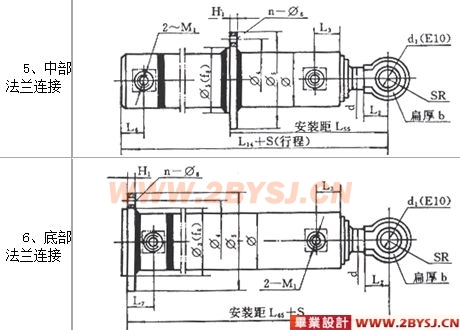

液压缸的类型及结构形式
液压缸有多种类型。按作用方式可分为单作用式和双作用式两种;按结构形式可分为活塞式、柱塞式、组合式和摆动式四大类。

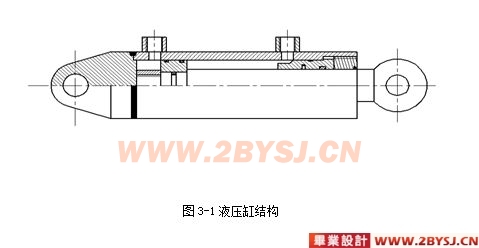

其中,单作用液压缸分为:单活塞杆液压缸、双活塞杆液压缸、柱塞式液压缸、差动液压缸和伸缩液压缸。但是,差动式液压缸和柱塞式液压缸只能单作用而不能双作用。组合液压缸包括:弹簧复位式、齿条式、串联式和增压式四种。摆动液压缸又分为:单叶片式和双叶片式两种。下面以一种典型液压缸为例,说明液压缸的基本组成。

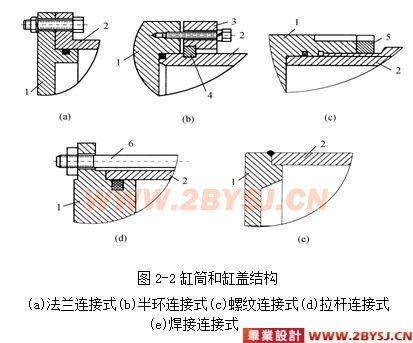

液压缸的设计
液压缸的设计计算: 由于液压执行元件与主机结构有着直接关系,因此所需要的液压缸和在结构上千变万化。尽管有一些标准件可供选用,但有时还必须根据实际需要自行设计。下面介绍液压缸的设计计算。
(一)主要尺寸的计算
    液压缸的主要尺寸包括缸筒内径D、活塞杆直径d和缸筒长度L。
    根据负载大小和液压缸的工作压力确定活塞的有效工作面积,再根据液压缸的不同结构形式计算出缸筒的内径。活塞杆直径是按受力情况决定的,可按表3-1初步选取。缸筒长度的确定要考虑活塞最大行程、活塞厚度、导向和密封所需长度等因素。通常情况L≤(20~30)d。计算结果要圆整成国家标准中的推荐值。主要尺寸初步确定后,还要按速度要求进行验证。同时满足力和速度的要求后才可以确定下来。


















目录
摘要……………………………………………………………………………………I
第1章  绪论…………………………………………………………………………1
第2章  液压传动系统的执行元件——液压缸……………………………………2
2.1 液压缸的类型及结构形式……………………………………………………2
2.2 液压缸的组成…………………………………………………………………4
第3章  液压缸的设计………………………………………………………………10
3.1 简介……………………………………………………………………………10
3.2 液压缸的设计…………………………………………………………………10
(爱毕业设计网:www.2bysj.cn)
3.2.1 缸筒的设计………………………………………………………………12
3.2.2 活塞杆的设计……………………………………………………………14
结论……………………………………………………………………………………18
参考文献………………………………………………………………………………19
致谢……………………………………………………………………………………20
