JGT412型多臂装置的设计及加工(论文说明书)

概要
JGT412型共轭凸轮开口装置是最新开发研制的积极式凸轮开口装置，该开口装置主要适应在各种型号的喷水、喷气织机上织制简单斜纹、缎纹以及其变化组织的开口运动。本机主要是以上置式配装。
JGT412型共轭凸轮开口装置结构紧凑、科学合理、操作简便，安装维修更方便，特别是该机针对凸轮开口装置在变换织物品种需要更换凸轮组合的特点，对凸轮轴与凸轮的安装结构进行了改进设计，使在更换凸轮时，无需卸下凸轮轴，在机上就能完成，从而节省了更换凸轮的时间。
开口装置的凸轮片为高精度共轭凸轮，通过各连接部件按凸轮曲线给定的运动规律控制综框精确运动，因此即使织机在高速运转状态下，综框的开口运动仍然平稳可靠。加上凸轮箱体结构为封闭式，箱体内部零件为油浴自润滑，从而保证该开口装置的使用寿命，由于该开口装置为积极式，可节约电能约15％左右。
本开口装置可适应织造组织循环在六纬内的各种织物组织，使用综框片数为4-10片，织物边组织1/4缎纹可使用2/3、3/2各—片或使用4/1、1/4各一片，1/2斜纹使用2/1、1/2各—片，在1/2和1/4缎纹条件下，不能使用2/2重平边，在1/1、1/3、2/2情况下，可使用2/2重平边。捕纬边丝1/1平纹，1/2、2/2、1/3斜纹最少用4根，1/4缎纹用5根，1/5缎纹用6根。除2/2斜纹外，其余品种的捕纬边丝的穿综顺序与该品种的地组织经丝穿综顺序相同。

多臂装置的组成
JGT412型共轭凸轮开口装置由机架和提综部分、主凸轮箱部分、传动部分这三部分组成。
(1)机架和提综部分包括：右下机座，右上机座，左下机座，左上机座，前后槽钢，以及按装在前后槽钢上的提综刀片，连杆等。
(2)主凸轮箱包括：箱体，传动轴，齿轮轴，凸轮轴，凸轮摆臂偏心轴，以及安装在各轴上的一对弧齿伞齿轮，圆柱斜齿轮，凸轮片以及凸轮摆臂等。
(3)传动部分包括：同步带轮、带轮安装发兰、同步齿型带1张紧轮、同步齿型带等组成。

工作原理
机架利用8只M12螺栓固定安装在织机两侧墙板上，安装在打纬轴上的主同步带轮通过同步齿型带，传动箱体侧同步带／轮，经—对孤齿伞齿和一对中间圆柱斜齿，传动凸轮运转，安装在凸轮轴上的凸轮片，在运转中与摆臂上的滚轮接触，使凸轮摆臂按凸轮设定的曲线规律摆动，摆臂通过连杆，提综刀片连接杆等，使综框作上下开口运动，由于凸轮为高精度共轭凸轮，在运转中，凸轮凸沿与摆臂滚轮接触基本上处于无间隙状态，因此综框始终根据
凸轮设定的曲线规律进行积极式的上下开口运动。要变换织物须变换凸轮组合，同时根据速比需要更换主同步带轮和同步齿型带。

主要技术性能参数
（1）综框片数4-10片。
（2）综框间距14MM。
（3）综丝280MM加强型。
（4）适应织物组织1/1平纹、1/2、1/3、2/2、2/3斜纹1/4缎纹以及纬循环在六纬以内的各变化织物组织。
（5）平综装置：手动偏心式。
（6）开口量：50MM-114MM。
（7）适应织机幅宽：170、190、210、230。
（8）适应转速：400-800转／分。






目录
第一章绪论
1.1概要
第二章多臂装置的介绍
2.1多臂装置的组成
2.2工作原理
2.3主要技术性能参数
2.4多臂装置的标准件
(优秀毕业设计:www.2bysj.cn)
第三章 各零件加工工艺规程

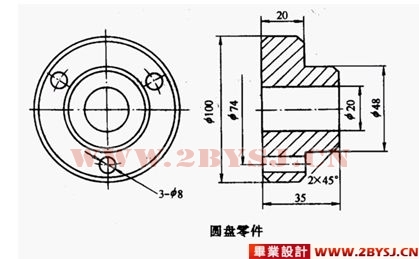

3.1加工工艺基本知识的介绍
3.2凸轮轴的加工工艺

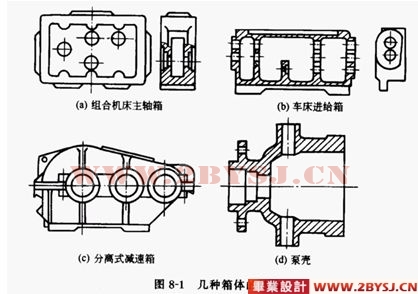

3.3箱体加工工艺过程分析
3.4 小螺旋斜齿轮加工工艺过程分析
