JLY3809机立窑改造的设计(窑体及卸料部件)

摘要：目前，机立窑存在着很多的问题。这些初级阶段的立窑装备老化、不完善，工艺落后，消耗大，成本高，生产不稳定，产量质量低，它们正处于被淘汰的处境。因此，新型的JLY3809机立窑应运而生。而窑体及卸料装置的结构的好坏决定了此机立窑总体结构的好坏。JLY3809机立窑从以下方面对窑体及卸料装置方面进行了改造。1.大胆地的对原有机立窑进行了扩径改造，实现对立窑产量的大幅度提高。2.窑体保温直接影响机立窑产、质量，由于窑体保温不好，配煤增加，中部热量过剩，造成中部煅烧带延长，底火下移，影响机立窑煅烧，产量降低。故本机立窑在窑体内采用了绝热保温效果好的新型保温材料和浇注料。3. 选用新型窑体卸料结构。本机立窑不宜采用塔式结构，因为塔式结构不仅增加卸料部分高度，缩短窑的有效高度；而且随着窑径扩大，塔式窑中、边部卸料能力不均匀性越大，造成中部卸料速度远远大于边部卸料速度，必然造成底火拉深，中风不足，故我选择了卸料均匀性好的双曲面可换齿高效节能塔篦。经过对窑体及其卸料装置这一系列的结构和技术的改造，JLY3809机立窑的能耗变低，水泥产质量都得到了提高。

关键词：机立窑；窑体保温；卸料装置；塔式篦子

The design of the JLY3809 machine sign kiln (the kiln body and unload to anticipate a parts)
Abstract： Currently, the machine signs kiln exists a lot of questions. Such as material aging, not perfect, the craft falling behind, consuming greatly, high cost, unsteady production, and low output mass in these entry-level step’s sign kilns. They are placed in elimination of circumstances. Therefore, the JLY3809 machineses of the new model sign kiln emerge with the tide of the times. But the quality of the kiln body and unload apparatus comes to a decision of the quality of this machine signs kiln total structure. The kiln body and unloaded apparatus of the JLY3809 machineses sign kiln are carried on a reformation from the following aspects. 1.The diameter reformation is carried on to expand bravely in the original machine signed kiln. Then the kiln output of significant exaltation is realized. 2. The kiln body heat preservation will effect the production and quality directly. Because the kiln body heat preservation is not good. The mass of the coal will increase. The central calorific value will excess. These will result in that the central burning strap extends and the bed fire descends to move. 3.Unload to anticipate structure is chosen with the new kiln body. This machine's signing kiln should not adopt the tower type structure, because the tower type structure not only increases the division height, but also shortens the burden height of the kiln. And with the kiln diameter magnification, in the tower type kiln, the ability of anticipate asymmetry of the side unload unit is bigger, this results in that the speed of the central part of the unload apparatus is far larger than the speed of the side unit. It makes the bed fire tractive by all means deep and the middle wind suffers shortage. So energy tower with a good double of even curved faces is chosen, so that tooth can be changed. In addition, the energy tower is economical and efficient. Passed by a reformation of the kiln body and a series of structures and technologies of unload apparatus, Consumption of JLY3809 machineses' signing kiln can be become low, and the cement produces masses can get an exaltation.

Key words：The machine signs kiln;Kiln body heat preservation;Unload to anticipate apparatus;Tower type

综述
我国立窑生产技术的发展。大体经历了三个阶段：第一阶段是普通立窑阶段；
第二阶段是机械化立窑阶段；第三阶段是从20世纪80年代中期开始推广节能改造新技术为起点的向着现代化立窑发展的阶段，目前正处于这个新的发展阶段。进入20世纪90年代以来，已经出现了一批全面推广应用各项技术，并实现了科学管理的现代化立窑企业，这些现代化的立窑企业主要的技术经济指标可与大型回转窑企业相媲美。

设计依据及技术指标
本课题来源于实际。随着建筑技术对水泥质量的要求更高，国家对环境要求更加严的形势发展，对现有的机立窑进行节能综合改造，使之成为一代新型机立窑，敢与在能耗，质量和环保等方面与普通旋窑竞争，是每一个立窑水泥工作者的历史使命。
从这机立窑发展的历史上看，一部分机立窑由于发展基础差，发展不平衡，众多的立窑水泥企业发展参差不齐，确实存在着有些企业水泥质量差、不均匀、形象不好的现实。但是占立窑水泥总量20％的现代化优秀立窑企业的事实证明，立窑水泥存在着水泥质量差的原因不是窑型决定的，而是其他工艺条件决定的，通过加强技术进步和科学的企业管理，完全可以达到优秀的现代化立窑企业的水平。就是回转窑水泥中也不是全好。除新型干法回转窑外，小型中空回转窑、湿法回转窑、立波尔窑、亦存在提高和淘汰的问题。可以预见在今后相当长的历史时期，机立窑将与新型干法窑有一个共存时期。在社会经济活动中仍将发挥重要作用，在交通不便，市场容量不大的地区，立窑水泥仍将有很大的存在空间，特别是西部大开发，机立窑水泥仍将以其独特的优势发挥着积极的作用。
在刘平成教授的指导下，首先进行了方案论证。经过讨论与研究，改变了传统的立窑的结构。

本课题拟解决的问题
最终确定从以下几个方面来对原先的机立窑进行改造。
1、对窑体本身进行综合技术改造，使窑体本身参数如：喇叭口角度、深度、倒喇叭口等处于最佳状态，烟囱、风机等要与之配套。
2、解决立窑的保温问题。
3、采用节能塔式篦子。
4、加强立窑烧成操作，确保立窑均匀、稳定地加料、卸料。做到大风大料，速烧快冷。

结构方案的确定
1传统窑的基本结构
机械立窑的构造由窑体、窑罩、烟囱、喂料装置、卸料装置、卸料密封装置及其附属的鼓风系统等部分组成。

窑体结构组成
窑体由窑壳（筒体）、窑衬、隔热层、衬板与铁砖等部分组成。
（一）窑壳（筒体）
窑壳的作用是承受物料和风压的作用以及温度变化的影响，要求窑壳的材料具有一定的强度、较好的密封及良好的可焊性。
窑壳材料一般学用A3的钢板卷焊而成，筒体厚度一般为8~10mm。
（二）窑衬
窑衬是直接与高温物料相接触的部分，其作用是保护窑壳，要求它具有耐高温、高硬度和良好的耐磨性。
常用的窑衬材料有粘土耐火砖、高铝耐火砖、磷酸盐耐火砖及新型窑衬材料等砌筑。
（三）隔热层
在窑壳与窑衬之间设置隔热层，其作用是减少窑体的散热损失。
常用的隔热层材料有矿渣棉、膨胀珍珠岩以及石棉粉末和干矿渣的混合物等，一般隔热层厚度为250~500mm。为了减少机械立窑的散热损失，可在烧成带处的窑壳外增设保温层，以及提高热效率。

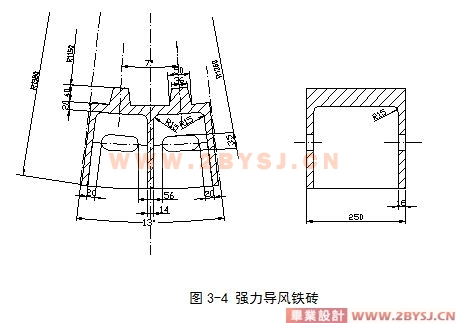

（四）衬板与铁砖
机械立窑与塔式篦子相对的窑体。由于卸料装置的运转，熟料对该部位内壁产生较大的摩擦力与挤压力。因此，筒体须装置衬板以保护窑体。
衬板材质的选择。一般宜选用铸铁衬板或铸钢衬板，不宜选用高锰钢，因高锰钢在与红热状态的熟料接触，有析出碳化物降低耐磨性的趋向。

2窑体的高度与外径
窑体按其高度可分为三段
（一）窑体上段（窑上端喇叭口扩大段）
该段是立窑的预热、干燥、分解、与烧成带处，温度约为1300~1450度，从节能观点出发，该处保温尤为重要。
在立窑扩大口和烧成带接触物料的外层处，一般可选用高铝制耐火砖，该处不直接接触物料的窑衬可选用普通粘土砖。
（二）窑体中段（窑体的冷却带）
该段由外层筒体、隔热材料、保温窑衬材料、耐火砖及铁砖组成。
（三）窑体下段（立窑的冷却带）
它由两层钢板组成，中间为空气隔热层，内层安置衬板和外颚板，外颚板一般用螺栓固装在窑体上。
冷却带的衬板高度。对直径￠2~￠2.5m机立窑一般为1.2~1.4m。
冷却带的铁砖高度。对于直径￠2.5m机立窑，一般为0.8~0.9m。
筒体外径的确定：
 =  +（900~1000m）
式中 ——筒体外径（mm）；
 ——立窑的有效内径（mm）；






目录
1前言 1
1.1 综述 1
1.2 设计依据及技术指标 1
1.3 本课题拟解决的问题 1
2总体方案论 2
2．1结构方案的确定 2
2.1.1传统窑的基本结构 2
3.本机立窑窑体总体设计 4
3.1窑体的总体结构的设计 4
3.1.1立窑高径比 5
3.1.2喇叭口机构的设计 5
3.1.3窑体保温 6
4．本机立窑的卸料装置设计 8
(优秀毕业设计:www.2bysj.cn)
4.1塔式篦子 8
4.2齿盘 13
4.3颚板与钳口设计 15
4.4锥形漏斗 15
4.5供风 16
5.本机立窑密封装置的设计 17
5.1密封装置的作用 17

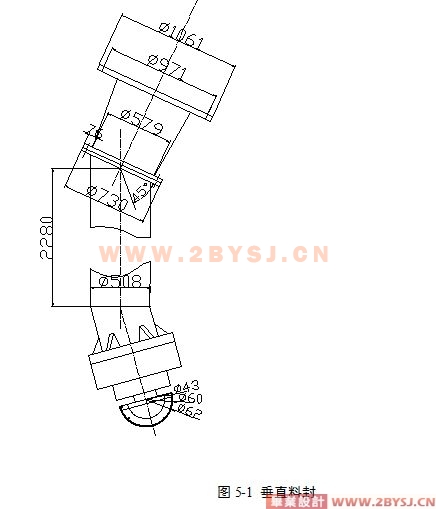

5.2料封类型、结构及软接头 17
5.3料封卸料器的结构 18
6．结论 20
参 考 文 献 21
致　谢 22
附 录 23

附 录
序号     名称                       图号                    图幅
1    机立窑卸料装置部装图       JLY 3809-02-01                 A0
2    机立窑窑体部装图           JLY 3809-02-02                 A1
3    锥形漏斗                   JLY 3809-02-03                 A0
4    下料溜子                   JLY 3809-02-04                 A2
5    轮毂                       JLY 3809-02-05                 A1
6    齿盘                       JLY 3809-02-06                 A2
7    塔式篦子                   JLY 3809-02-07                 A1
8    下料风管 1                 JLY 3809-02-08                 A4
9    下料风管 2                 JLY 3809-02-09                 A4
10   铁砖                       JLY 3809-02-10                 A4
