铸造公司Q3110滚筒式抛丸清理机的设计(总装,弹丸循环及分离装置,集尘器设计)

课题来源于机械铸造机械厂。Q3110滚筒式抛丸清理机的工作原理是利用高速回转的叶轮将弹丸抛向滚筒内不断翻转的锥铸件或者锻件，来清除其表面的残余型砂或者氧化铁皮、清理均匀、生产效率高，适宜于中、小型铸锻车间清理小件使用，解决了小批量零件的清理工作。
设计过程中，利用一级链传动减速带动滚筒和提升斗的回转和实验弹丸的循环使用。
为了清除铸件或锻件表面的残余型砂或氧化铁皮利用高速回转的叶轮将弹丸抛向滚筒内不断翻转的零件。要求达到如下目的：a综合运用机械和电器知识；b弹丸循环及分离装置设计；c除尘器设计；d弹丸循环及分离装置、集尘器零件的设计。
采用一级齿轮传动带动的抛丸器滚筒的抛丸工作，同时，运用干式旋风型除尘装置进行尘土分离工作。弹丸循环装置由滚筒护板于壳体之间的螺旋带提升斗及分离筛组成。由叶轮抛出的弹丸射击工件之后，从滚筒护板上的格子孔进入护板与筒壳体之间得空隙内，借助螺旋作用流到旋转的提升斗内。提升到上部，经过分离筛去毛刺、钉子、芯骨、砂、粒等。完整的弹丸经导入管再送入抛丸器内。
设计针对小批量零件的清理工作，是有较好的实用价值和经济效益。
设计对象为总装、弹丸循环及分离装置、除尘器设计、提升斗。
我们通过和指导老师的一起现场测量，得出了一些基本数值供设计参考使用。
本机利用带有独特的集尘装置安装地点不受车间同风管路的限制卫生条件好，本机设有自动停车装置，操作简便。

Q3110型号抛丸机是利用高速旋转的叶轮使弹丸告诉碰撞零件表面。工件都放在滚筒内部，滚筒以一定的速度旋转，可以用来翻转零件是除尘效率提高。








目    录
1 前言 1
2 总体方案论证 2

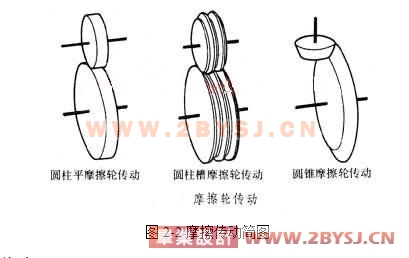

2.1 方案一 摩擦传动 3
2.2 方案二 带传动 4
2.3 方案三 齿轮传动 4
2.4 方案四、蜗杆传动 4
3.提升斗的设计分析 6
3.1 旋风除尘器的特点 6
3.2 粉尘的概念 6
3.3 粉尘的计算 7
3.4 粉尘的粘着性 8
4 离心除尘技术 9
4.1 离心式除尘工作原理 9
4.2 转圈理论(沉降分离理论) 9
4.3 平街轨道理论 (假象圆筒学说) 10
4.4 边界层分离理论 10
4.5 计算比传速 10
4.6计算最大弯曲应力 12
4.7 旋风除尘器构造对性能的影响 13
4.7.1除尘器的直径及高度 13

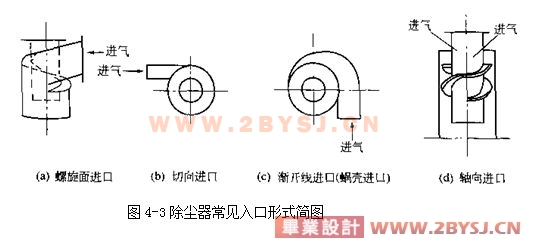

4.7.2 进口和出口形式 13
4.8 卸灰装置 14
4.9 灰斗 15
5. 旋风除尘器的计算 16
(优秀毕业设计 www.2bysj.cn)
5.1 流体阻力计算 16
5.2除尘效率计算 16
5.3 运行各数对性能的影响 17
6 旋风除尘器的注意事项 18
7旋风除尘器的防磨损措施 19
8总结 20
致    谢 21
参考文献 22
附    录 23

参 考 文 献
[1] 周谟仁主编. 流体力学泵与风机[M]. 北京：中国建筑工业出版社，1990.
[2] 嵇敬文编. 除尘器[M]. 北京：中国建筑工业出版社，1981.
[3] 商景泰主编. 通风机实用技术手册[M]. 北京： 机械工业出版社， 2004.12
[4] 张殿印编. 除尘工程设计手册[M]. 北京：环境科学、安全科学图书馆， 2003.9
[5] 金国淼主编. 除尘设备[M]. 北京：工业技术图书馆， 2002.
[6] 胡家秀主编. 机械零件设计实用手册[M]. 北京： 机械工业出版社， 1999.
[7] 黄西谋主编. 除尘装置与运行管理[M]. 北京：工业技术图书馆， 1999.1.
[8] 梁凤珍主编. 工业通风除尘技术[M]. 北京：工业技术图书馆， 1984.8
[9] 向晓东主编．现代除尘理论与技术[M]．北京：环境科学、安全科学图书馆，2002.6
[10] 成大龙．机械设计手册[M]．北京：化学工业出版社，2004.1．
[11] 朱炳麒．理论力学[M]．北京：机械工业出版社，2001.7．
[12] 王浩明等．水泥工业袋式除尘技术及应用[M]．北京：工业技术图书馆：2000
[13]  陈秀宁主编.机械优化设计[M]．浙江：浙江大学出版社.1991
[14] Jensen P.W.Classical and Modern Mechanisms for Engineers and Inventors.New York:Marcel Dekker Inc.1991

附    录
1  抛丸机总装图        Q311001.00.00      A0
2  抛丸机总装图        Q311002.00.00      A0
3  除尘器装配图        Q311001.01.00      A0
4  橡胶垫              Q311001.01.09      A4
5  接管                Q311001.01.07      A3
6  电气结合盘          Q311001.01.08      A3
7  鼓风轮              Q311001.01.05      A2
8  门框                Q311001.01.12      A3
9  沉降室              Q311001.01.11      A3
10 罩盖                Q311001.00.20      A3
