锅柄冲裁模的设计与制造(级进模生产)(附答辩记录)

摘  要
我国冲压模具无论在数量上，还是在质量、技术和能力等方面都已有了很大发展，但与国民经济需求和世界先进水平相比，差距仍很大，一些大型、精密、复杂、长寿命的高档模具每年仍大量进口，特别是中高档轿车的覆盖件模具，目前仍主要依靠进口。因而只有培养模具人才才能缩小我国同发达国家之间的距离。
这次毕业设计我设计的是锅柄冲裁模，利用的是级进模生产的。级进模，又称为多工位级进模、连续模、跳步模，它是在一副模具内，按所加工的工作分为若干等距离的工位，在每个工位设置一个或几个基本冲压工序，来完成冲压工作某部分的加工。被加工材料，事先加工成一定宽度的条料，采用某种送进方法，每次送进一个步距。经逐个工位冲制后，便得到一个完整的冲压工件。在一副级进模中，可以连续完成冲裁、弯曲、拉深、成形等工序。一般来说，无论冲压零件形状怎么复杂，冲压工序怎样多，均可用一副级进模冲成完成。
本设计重点是在分析冲裁变形过程及冲裁件质量影响因素的基础上，主要介绍冲裁件的工艺性分析、确定冲裁工艺方案、选择模具的结构形式、进行必要的工艺计算、选择与确定模具的主要零部件的结构与尺寸、校核模具闭合高度及压力机有关参数、绘制模具总装图及零件图都是这次设计的主要内容。
用于级进模的材料，都是长条状的板材。材料较厚、生产批量较少时，可剪成条料；生产批量大时，应选择卷料。卷料可以自动送料，自动收料，可使用高速冲床自动冲压。级进模对材料的厚度和宽度都有严格的要求。宽度过大，条料不能进入模具的导料板或通行不畅；宽度过小则影响定位精度，还容易损坏侧刃、凸模等零件。
本次设计不仅让我熟悉了课本所学的知识，而且我做了把所学到的知识运用到实践当中，更让我了解了级进模设计的全过程和加工实践的各种要点。

生产批量：中批量
材料：Q235-A钢
材料厚度：2mm
此工件只有落料和冲孔两个工序。材料为Q235-A钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有五个 的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为10mm（大端3个 的孔之间与小端2个 孔之间的壁厚）。工件的尺寸全部为自由公差，可看作IT14级，尺寸精度较低，普通冲裁完全能满足要求。
冲裁工艺方案的确定：
该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案。
方案一：先落料，后冲孔。采用单工序模生产。
方案二：落料—冲孔复合冲压。采用复合模生产。
方案三：冲孔—落料级进冲压。采用级进模生产。
方案一：模具结构简单，但需要两道工序两副模具，成本较高而生产效率低，难以满足中批量生产要求。
方案二：只需一副模具，工件的精度及生产效率都较高，但工件最小壁厚3.5mm接近凸、凹模许用最小壁厚3.2mm模具强度较差，制造难度大，并且冲压后成品保留在模具上，在清理模具上的物料时会影响冲压速度，操作方便。
方案三：也只需一副模具，生产效率高，操作方便，工件精度也能满足要求。通过对上述三种方案的分析比较，该件的冲压生产采用方案三为佳。

排样方案的确定及计算

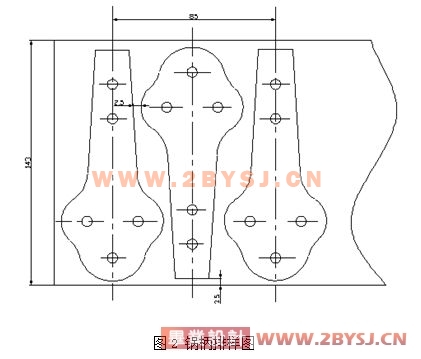

设计级进模，首先要设计条料的排样图。锅柄的形状具有一头大一头小的特点，直排样时材料利用率低，应采用直对排样，如图2所示的排样方法，设计成隔位冲压，可显著地减少废料。隔位冲压就是将第一遍冲压以后的条料水平方向旋转1800，再冲第二遍，在第一次冲裁的间隙中冲裁出第二部分工件。搭边值取2.5mm和3.5mm，条料宽度为143mm步距为96mm，一个步距的材料利用率为63%。查板材标准，宜选1000mmX2550mm的钢板，每张钢板可剪裁为7个条料（143mmX2550mm）,每张条料可冲60个工件。
