摘  要
模具生产的工艺水平及科技含量的高低,已成为衡量一个国家科技与产品制造水平的重要标志,它在很大程度上决定着产品的质量、效益、新产品的开发能力,因此这次我的毕业设计要求设计一套模具以便检验自己所学模具有关方面的知识是否牢固。
本套模具设计,我所设计的是生活中极为常见的是与其它零件配合使用的三悬臂,主要介绍的是冲压生产中应用最广泛的落料工序,设计的模具是它整个生产过程一次成型模,主要通过排样来实现它的生产率。我首先对冲压工艺性件进行了分析,比较和确定工艺方案,然后进行主要工艺参数的计算,再进行模具的总体设计,选择合理的冲压设备,最后选择工作零件的加工工艺及模具的装配和试冲等十个步骤,完成了对整套模具的设计与制造。(优秀毕业设计www.2bysj.cn)
通过本次的毕业设计,我不仅巩固了所学中有关冷冲模具设计课程的内容,掌握冷冲压模具设计的方法和步骤,而且掌握了冷冲压模具设计的基本技能,如计算、绘图、查阅设计资料和手册,熟悉标准和规范等,使理论和生产实际知识综合运用,从而培养和提高了我独立工作的能力。

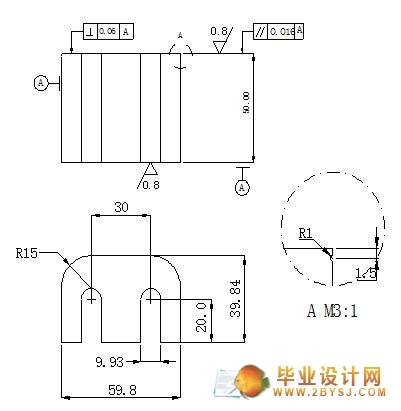

我设计的三悬臂冲裁件模具,材料为 钢,厚度 =1.5 。其加工工序只有落料工序。

关键词:三悬臂,落料,排样

设计要求:
1.三悬臂冲裁件工艺性分析及冲裁方案的确定;
2.有关计算及模具设计;
3.模具制造工艺编制与装配。











目  录
1 冲压件工艺分析及工艺方案的确定 1
1.1 冲压件工艺性分析 1
1.2 冲压件工艺方案的确定 2
2 模具的技术要求及材料选用 3
2.1模具的技术要求 3
2.2 模具材料的选用及要求 3
2.2.1 冷冲模材料应具有的性能 3
2.2.2 材料的选择原则 4
3 模具主要设计计算 6
3.1 排样 6
3.2 计算总冲压力 7
3.3 压力中心的确定 8

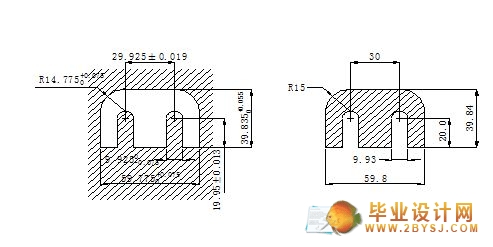

3.4 冲模刃口尺寸及公差的计算 8
4 模具总体的设计 11
4.1 模具类型的选择 11
4.2 条料定位方式的选择 11
4.3 卸料、出件方式的选择 12
(优秀毕业设计www.2bysj.cn)
4.4 导向方式的选择 13
5 主要零部件的设计 14
5.1 工作零件的结构设计 14
5.1.1 凹模外形尺寸的确定 14
5.1.2 落料凸模 15
5.2 模架及其他零部件的设计 15
5.3 压力机的选用 15
6 选取标准件、设计并绘制总图 18
7 模具零件的加工工艺 20
8 模具的装配 21
9 冲裁模具的试冲 22
总  结 24
致  谢 25
参考文献 26
