资料介绍：
冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。(优秀毕业设计网 www.2bysj.cn)
冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。
与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。主要表现如下。
(1) 冲压加工的生产效率高，且操作方便，易于实现机械化与自动化。这是因为冲压是依靠冲模和冲压设备来完成加工，普通压力机的行程次数为每分钟可达几十次，高速压力要每分钟可达数百次甚至千次以上，而且每次冲压行程就可能得到一个冲件。
（2）冲压时由于模具保证了冲压件的尺寸与形状精度，且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。
（3）冲压可加工出尺寸范围较大、形状较复杂的零件，如小到钟表的秒表，大到汽车纵梁、覆盖件等，加上冲压时材料的冷变形硬化效应，冲压的强度和刚度均较高。
（4）冲压一般没有切屑碎料生成，材料的消耗较少，且不需其它加热设备，因而是一种省料，节能的加工方法，冲压件的成本较低。
但是，冲压加工所使用的模具一般具有专用性，有时一个复杂零件需要数套模具才能加工成形，且模具 制造的精度高，技术要求高，是技术密集形产品。所以，只有在冲压件生产批量较大的情况下，冲压加工的优点才能充分体现，从而获得较好的经济效益。
冲压地、在现代工业生产中，尤其是大批量生产中应用十分广泛。相当多的工业部门越来越多地采用冲压法加工产品零部件，如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工等行业。在这些工业部门中，冲压件所占的比重都相当的大，少则60%以上，多则90%以上。不少过去用锻造=铸造和切削加工方法制造的零件，现在大多数也被质量轻、刚度好的冲压件所代替。因此可以说，如果生产中不谅采用冲压工艺，许多工业部门要提高生产效率和产品质量、降低生产成本、快速进行产品更新换代等都是难以实现 的。
冲压的基本工序及模具
由于冲压加工的零件种类繁多，各类零件的形状、尺寸和精度要求又各不相同，因而生产中采用的冲压工艺方法也是多种多样的。概括起来，可分为分离工序和成形工序两大类；分离工序是指使坯料沿一定的轮廓线分离而获得一定形状、尺寸和断面质量的冲压（俗称冲裁件）的工序；成形工序是指使坯料在不破裂的条件下产生塑性变形而获得一定形状和尺寸的冲压件的工序。
上述两类工序，按基本变形方式不同又可分为冲裁、弯曲、拉深和成形四种基本工序，每种基本工序还包含有多种单一工序。
在实际生产中，当冲压件的生产批量较大、尺寸较少而公差要求较小时，若用分散的单一工序来冲压是不经济甚至难于达到要求。这时在工艺上多采用集中的方案，即把两种或两种以上的单一工序集中在一副模具内完成，称为组合的方法不同，又可将其分为复合-级进和复合-级进三种组合方式。
复合冲压——在压力机的一次工作行程中，在模具的同一工位上同时完成两种或两种以上不同单一工序的一种组合方法式。
级进冲压——在压力机上的一次工作行程中，按照一定的顺序在同一模具的不同工位上完面两种或两种以上不同单一工序的一种组合方式。
复合-级进——在一副冲模上包含复合和级进两种方式的组合工序。
冲模的结构类型也很多。通常按工序性质可分为冲裁模、弯曲模、拉深模和成形模等；按工序的组合方式可分为单工序模、复合模和级进模等。但不论何种类型的冲模，都可看成是由上模和下模两部分
组成，上模被固定在压力机工作台或垫板上，是冲模的固定部分。工作时，坯料在下模面上通过定位零件定位，压力机滑块带动上模下压，在模具工作零件（即凸模、凹模）的作用下坯料便产生分离或塑性变形，从而获得所需形状与尺寸的冲件。上模回升时，模具的卸料与出件装置将冲件或废料从凸、凹模上卸下或推、顶出来，以便进行下一次冲压循环。
目录
绪论…………………………………………………………………………………
冲裁模设计题目…………………………………………………………………
（一）冲裁件工艺分析………………………………………………….……
（二） 确定工艺方案及模具结构形式……………….………………
（三） 模具设计计算………………………………………….……..……
1．排样 计算条料宽度及确定步距………………………….……..….
2利用率计算…………………………………………………….…..……
3．计算总冲压力……………………………………….. …….. ………..
4．确定压力中心……………………………………….. ………. ……..
5．冲模刃口尺寸及公差的计算……………………. .. ………. ……...
6. 确定各主要零件结构尺寸……………….............. .. ………… ……..
（1）凹模外形尺寸的确定……………………….. .. …….. ………..
（2）凸模长度L1的确定……………………………….. …………..

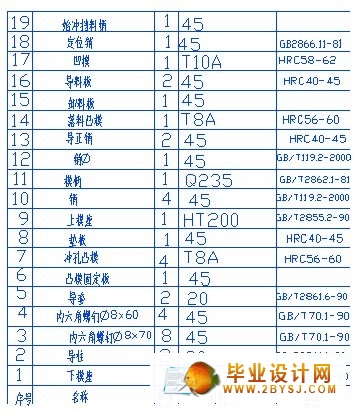

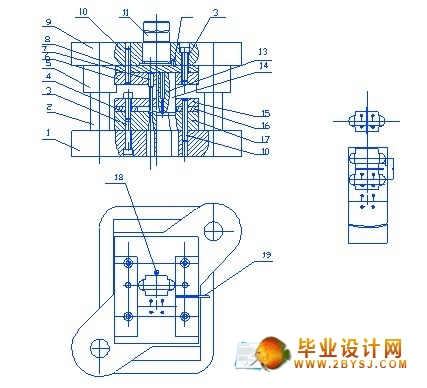

（3）设计并绘制总图、选取标准件…………….. .... .. …………….
（五）绘制非标准零件图………………………………... .. ..………..
(六) 模具主要零件加工工艺规程的制……………………………...
总装工艺………………………………………………. ………. ….…...
垫板的加工工艺…………………………………………. ……. ….…...
(优秀毕业设计网 www.2bysj.cn)
凸模固定板的加工工艺………………………………. …. ………. ....
落料凸模的加工工艺………………………………….. …. ……….. ...
导正销的加工工艺……………………………………. …. ……….. ...
冲孔凸模的加工工艺………………………………. …. …. ………. ....
卸料板加工工艺……………………………………. …. ….……….. ...
凹模加工工艺…………………………………………. …. ……….. ...
导料板加工工艺…………………………………... …. …. …….…. ...
始冲挡料销的加工工艺…………………………. …. …. …….….. ...
体会…. …. ………. ... …. …. ……. ………. ... …. …. ………. …………...
参考文献. …. ………. ... …. …. ……. ………. ... …. …. ……….……. ...
附图纸. …. ………. ... …. …. ……. ………. ... …. …. ……….……. .......
参考文献
1；冷冲压技术 翁其金主编 北京机械工业出版社 2000.11
2；公差配合与技术测量 薛彦成主编 北京机械工业出版社1999.10
3；机械制图 李澄 闻百桥 吴天生主编 北京高等教育出版社2003..8
4；模具设计与制造简明手册 冯炳尧 韩泰来 蒋文森 主编 上海科学技术出版社 1998（第二版）
5；模具技术标准应用 全国模具标准技术委员会秘书处四川省模具工业协会印 1992.8
