摘要：发动机，它是车子所有动力的源泉，是汽车当之无愧的“心脏”。是汽车的重要总成组成部分，它的好坏关系着汽车能否正常运行平。在汽车使用中，发动机难免出现这样、那样的故障，本文主要研究发动机常见故障，对其进行分析和解决。对使用和维护汽车有着很现实的意义。(毕业设计网 www.2bysj.cn)
关键词：丰田汽车 发动机 故障分析 检修
丰田公司的简介
世界十大汽车工业公司之一，日本最大的汽车公司，创立于1933年，现在已发展成为以汽车生产为主；业务涉及机械、电子、金融等行业的庞大工业集团。
发动机的工作原理

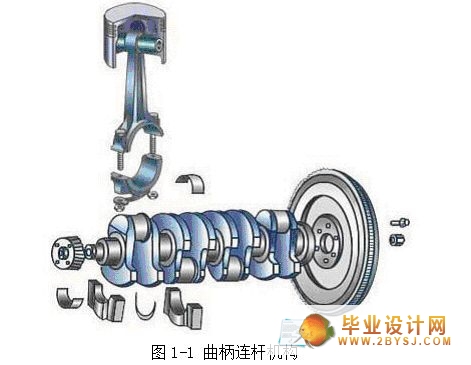

发动机是汽车的动力源,是汽车的心脏部分，能量转换机器。发动机最早诞生在英国，所以，发动机概念也源于英语，它的本义是指那种“产生动力的机械装置”。随着科技的进步，人们不断地研制出不同用途多种类型的发动机，发动机是将化学能转化为机械能的机器，它的转化过程实际上就是工作循环的过程，简单来说就是是通过燃烧气缸内的燃料，产生动能，驱动发动机气缸内的活塞往复的运动，由此带动连在活塞上的连杆和与连杆相连的曲柄，围绕曲轴中心作往复的圆周运动，而输出动力的。分析一下这个过程：
一个工作循环包括有四个活塞行程（所谓活塞行程就是指活塞由上止点到下止点之间的距离的过程）：进气行程、压缩行程、膨胀行程（作功行程）和排气行程。
四行程汽油机经过进气、压缩、作功和排气行程完成一个工作循环。
（1）进气行程
活塞从上止点向下止点运动，排气门关闭，进气门打开。可燃混合气通过进气门被吸入气缸，直至活塞向下运动到下止点。在这个过程，随着活塞从上止点向下止点移动，活塞上方的气缸容积增大，从而使气缸内的压力将到大气压力以下，即在气缸内造成真空吸力，这样空气便经由进气管道和进气门被吸入气缸，同时喷油嘴喷出雾化的汽油与空气充分混合。在进气终了时，气缸内的气体压力约为0.075－0.09MPa。而此时气缸内的可燃混合气的温度已经升高到370-400K。(毕业设计网 www.2bysj.cn)
（2）压缩行程
曲轴继续旋转，活塞从下止点向上止点运动，这时进气门和排气门都关闭，气缸内成为封闭容积，可燃混合气受到压缩，压力和温度不断升高，当活塞到达上止点时压缩行程结束。使吸入气缸的可燃混合气能迅速燃烧，以产生较大的压力，从而使发动机发出较大功率，必须在燃烧前将可燃混合气压缩，使其容积缩小、密度加大、温度升高，即需要有压缩过程。在这个过程中，进、排气门全部关闭，曲轴推动活塞由下止点向上止点移动一个行程，即压缩行程。此时混合气压力会增加到0.6-1.2MPa，温度可达600-700K。
在这个行程中有个很重要的概念，就是压缩比。所谓压缩比，就是压缩前气缸中气体的最大容积与压缩后的最小容积之比。一般压缩比越大，在压缩终了时混合气的压力和温度便愈高，燃烧速度也愈快，因而发动机发出的功率愈大，经济性愈好。一般轿车的压缩比在8-10之间，不过现在最新上市的Polo就达到了10.5的高压缩比，因此它的扭矩表现相对不错。但是压缩比过大时，不仅不能进一步改善燃烧情况，反而会出现暴燃和表面点火等不正常燃烧现象（燃油质量的影响也是占有相对重要的地位，这方面我们会在以后详细讲解）。
暴燃是由于气体压力和温度过高，在燃烧室内离点燃中心较远处的末端可燃混合气自燃而造成的一种不正常燃烧。暴燃时火焰以极高的速率向外传播，甚至在气体来不及膨胀的情况下，温度和压力急剧升高，形成压力波，以声速向前推进。当这种压力波撞击燃烧室壁是就发出尖锐的敲缸声。同时，还会引起发动机过热，功率下降，燃油消耗量增加等一系列不良后果。严重暴燃是甚至会造成气门烧毁、轴瓦破裂、火花塞绝缘体被击穿等机件损坏现象。
除了暴燃，过高压缩比的发动机还可能要面对另一个问题：表面点火。这是由于缸内炽热表面与炽热处（如排气门头，火花塞电极，积炭处）点燃混合气产生的另一种不正常燃烧（也称作炽热点火或早燃）。表面点火发生时，也伴有强烈的敲缸声（较沉闷），产生的高压会使发动机负荷增加，降低寿命。
（3） 作功行程
作功行程，进气门和排气门仍然保持关闭。当活塞位于压缩行程接近上止点(即点火提前角)位置时，火花塞产生电火花点燃可燃混合气，可燃混合气燃烧后放出大量的热使气缸内气体温度和压力急剧升高，推动活塞从上止点向下止点运动，通过连杆使曲轴旋转并输出机械功，除了用于维持发动机本身继续运转外，其余用于对外作功。随着活塞向下运动，气缸内容积增加，气体压力和温度降低，当活塞运动到下止点时，作功行程结束。当活塞接近上止点时，火花塞发出电火花，点燃被压缩的可燃混合气。可燃混合气被燃烧后，放出大量的热能，此时燃气的压力和温度迅速增加。其所能达到的最大压力可达3-5MPa,相应的温度则高达2200-2800K。高温高压的燃气推动活塞由上止点向下止点运动，通过连杆使曲柄旋转并输出机械能，除了维持发动机本身继续运转外，其余即用于对外做功。在活塞的运动过程中，气缸内容积增加，气体压力和温度都迅速下降，在此行程终了时，压力降至0.3-0.5MPa，温度则为1300-1600K。
（4） 排气行程
当作功接近终了时，排气门开启，进气门仍然关闭，靠废气的压力先进行自由排气，活塞到达下止点再向上止点运动时，继续把废气强制排出到大气中去，活塞越过上止点后，排气门关闭，排气行程结束。此行程中，气缸内压力稍微高于大气压力，约为0.105-0.115MPa。当活塞到达上止点附近时，排气行程结束，此时的废气温度约为900-1200K。
曲轴继续旋转，活塞从上止点向下止点运动，又开始了下一个新的循环过程。在每一个工作循环中，活塞在上、下止点往复运动了四个行程，相应地曲轴旋转了两圈。
目 录
第一章 丰田公司的简介-----------------------------------------------1
第二章 丰田发动机的工作原理及结构-----------------------------------2
第一节 发动机的工作原理-------------------------------------------2

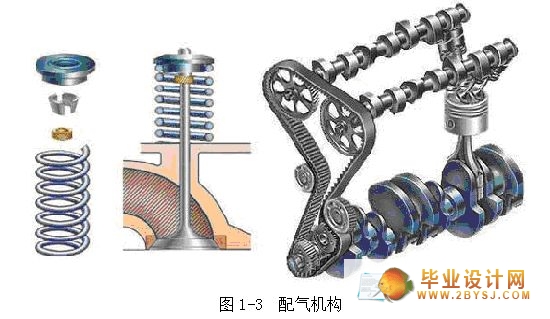

第二节 发动机的结构-----------------------------------------------3
第三章 丰田发动机的常见故障-----------------------------------------7
第二节 发动机的常见故障诊断---------------------------------------8
第一节 电喷发动机--------------------------------------7

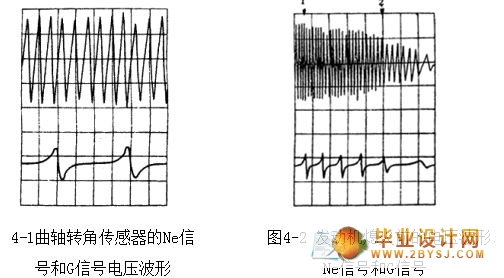

第四章 丰田发动机常见故障诊断与维修案例----------------------------12
第一节 丰田花冠发动机不能起动-------------------------------------12
第二节 丰田花冠行驶熄火-------------------------------------------12
第三节 丰田凌志轿车难启动-----------------------------------------14
第四节 丰田佳美发动机故障指示灯亮---------------------------------16
(毕业设计网 www.2bysj.cn)
第五节 发动机怠速转速升高-----------------------------------------17
第四章 发动机的日常维护---------------------------------------------18
第二节 汽车发动机保养六大要点-------------------------------------19
第一节 清除发动机积炭---------------------------------------------18
总结----------------------------------------------------------------20
参考文献------------------------------------------------------------21
英文翻译------------------------------------------------------------22
