比亚迪F3变速箱设计(含CAD装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
1.无需注册登录,充值下载后即可获取该完整的资料.
2.充值后本站提供下载链接或联系客服发送资料.
资料介绍

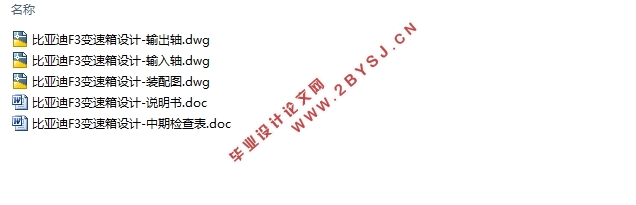

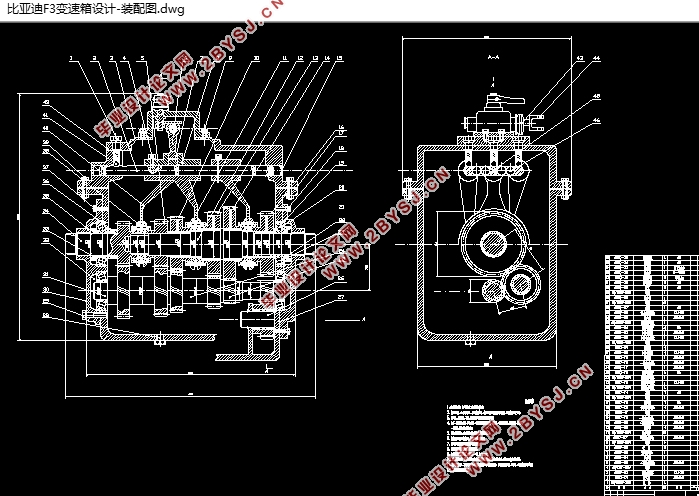

比亚迪F3变速箱设计(含CAD装配图)(中期检查表,论文说明书9500字,CAD图纸3张)
比亚迪F3变速箱设计摘要
本设计研究比亚迪F3的变速箱。主要阐述了变速箱基本工作情况,从输入轴到输出轴的结构布置都做出设计,并且选择合适的换挡机构形式和轴承。还有一点注意的是,倒挡作为低档位,能产生比较大的力,所以低档位的位置要合理安排。
紧接着对变速箱的各个部件及各个参数进行计算和校核,从而选出合适的部件,其中就包括有操纵机构、同步器以及密封件等等。因为变速箱实际的工作情况是在高速状态下的,所以就对各部件强度校核,当然还有齿轮的弯曲强度和接触应力也要计算,因为齿轮对轴产生了力,所以轴也要进行计算,轴作用在轴承上,所以轴承的寿命也很重要。

关键字:设计;变速箱;齿轮;轴;校核

DESIGN OF BYD F3 TRANSMISSION
ABSTRACT
The design of BYD F3 variable. At the beginning of this paper, the basic working condition of the transformer is described, and the structure arrangement of the input shaft and the output shaft is designed. Compared with the reverse gear, because the transmission has a greater force in the low-end work, so the transmission is usually located in the low position of the rear axle near the shaft position.
Then the transmission gear, gear ratio and center distance and the gear tooth number of design and calculation, and check the strength, then the standard parts, including control mechanism, synchronizer and seal etc..
Finally, because of high speed transmission, we need to check the strength of each component, the need for computing the strength and stiffness of the bearings, the need is the life of the calculation, and how to choose the components in the transmission materials.
Keywords : Design; Transmission; Gear; Axis;Checking

1.4 设计主要内容
1、对变速箱传动机构解析与选择
   根据自己设计的汽车特点来确定如何布置传动机构。
2、变速箱主要参数的计算:齿轮参数、模数、传动比、中心距等。
3、变速箱齿轮强度校核
      弯曲和齿面接触疲劳强度的校核是基于齿轮
4、轴的基本尺寸计算及强度校核
      轴的刚度和强度也要分别进行校核。
5、轴承的选择与寿命计算

2  变速箱总体方案设计
2.1 设计初始数据
变速箱设计所需要的汽车参数如表2.1:
表2.1  设计基本参数表
发动机型号    BYD473QB
排量    1500ml
发动机最大功率    75kw
最高车速    170km/h
总质量    1170kg
最大转矩    135 N•m
最大功率转速    5800 r/min
最大扭矩转速    4800 r/min
