压控增益低频放大器设计(附电路图,程序代码)

以下是大纲或介绍,如需要完整的资料请购买下载. 本资料已审核过,确保内容和网页里介绍一致.
1.无需注册登录,购买下载后即可获取该完整的资料.
2.购买后本站提供下载链接或联系客服发送资料.
资料介绍

压控增益低频放大器设计(附电路图,程序代码)(任务书,论文8500字)
摘 要
本作品压控增益低频放大器设计,由前级放大模块、增益控制模块、后级功率放大模块、A/D(D/A)模块组成。采用STC89c52单片机作为微控制器,以可编程增益放大器AD603为放大电路的核心,设计并制作了具有增益预置和程控等功能的宽带直流放大器及所使用的直流电源。由AD603级联组成增益放大器,实现增益 -20~60dB 范围内可按5dB步进调节或连续可调,且在0~9MHz通频带内增益起伏在1dB以下;互补三极管射级跟随高功率输出在50负载上最大输出电压有效值Vo≥2V,波形无明显失真;功放输出信号经有效值检波后,通过10位A/D转换芯片,将模拟电压的有效值转换成数字信号,并送微控制器实现增益预置与显示。
作品通过实验完成,并制作成实物。设计采用压控增益器件AD603,进行合理的级联和阻抗匹配,加入后级功率输出,并能进行预置和控制,稳定性好,可控范围大。整个作品制作成本低、功耗小,除个别指标未能达到设计要求外,其它全部达到设计要求。

关键字 压控放大器; AD603;程控增益

主要设计指标
(1) 设计并制作一个宽带直流放大器及所用的直流稳压电源
(2) 电压增益AV≥40dB,输入电压有效值Vi≤20mV。AV可在0~40dB范围内手动连续调节。
(3)最大输出电压正弦波有效值Vo≥2V,输出信号波形无明显失真。
(4)3dB通频带0~5MHz;在0~4MHz通频带内增益起伏≤1dB。
(5) 放大器的输入电阻≥50,负载电阻(50±2)。
(6) 设计并制作满足放大器要求所用的直流稳压电源。



压控增益低频放大器设计(附电路图,程序代码)
压控增益低频放大器设计(附电路图,程序代码)


目 录
摘 要    1
第1章 绪论    2
1.1 引言    2
1.2 直流宽带放大器概述    2
1.3 直流宽带放大器的应用    3
1.4 设计要求    3
1.4.1 主要指标    3
1.4.2 说明    4
1.5完成设计的方法    5
第2章 系统方案设计    6
2.1 直流宽带放大器基本原理    6
2.2 系统框图设计    6
2.3 主要模块选择与论证    7
2.3.1 程控增益放大方案    7
2.3.2 功率放大    7
第3章 系统硬件电路设计    9
3.1 前级放大电路    9
3.2 程控增益放大电路    9
3.3 功率放大电路    11
3.4 有效值检波电路    12
3.5  LCD液晶显示电路    12
3.6 直流稳压电源电路    13
第四章 软件系统设计    14
4.1 单片机简介    14
4.2 寄存器介绍    15
4.1.1定时器/计数器方式控制寄存器TMOD    15
4.2 软件流程图    17
总结    18
参考文献    19

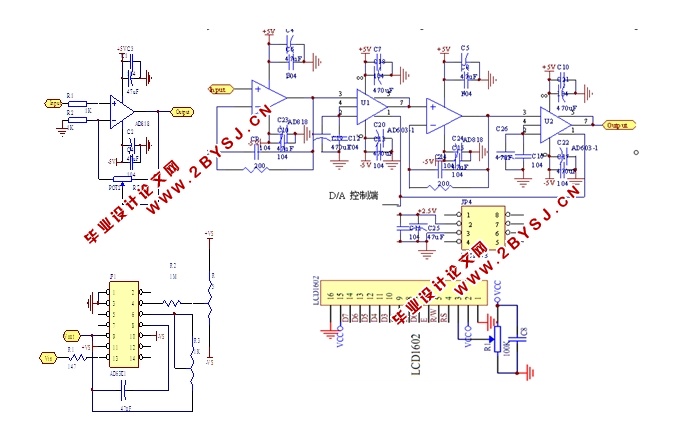

附录1 电路图    20

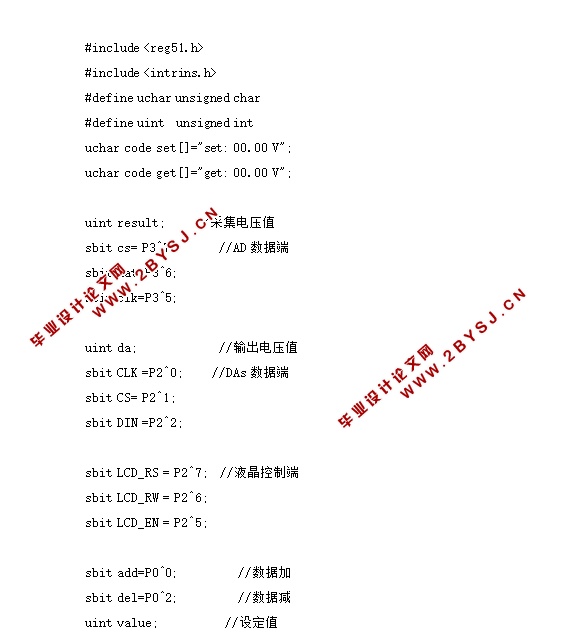

附录2 程序代码    21
