气体泄漏超声波检测系统的研究

以下是大纲或介绍,如需要完整的资料请购买下载. 本资料已审核过,确保内容和网页里介绍一致.
1.无需注册登录,购买下载后即可获取该完整的资料.
2.购买后本站提供下载链接或联系客服发送资料.
资料介绍

摘  要
随着工业的发展,各种气体包括易燃易爆、有毒气体的种类和应用范围都得到增加,传统的气体泄漏检测方法,如压差法、气泡法等,有其局限性,不仅操作复杂,对技术人员要求较高,而且不具有实时性。迫切需要各种方法简单,准确性可靠的检测方法。本文介绍了一种气体泄漏超声检测系统,在分析小孔气体泄漏产生超声波的原理的基础上,阐述了该检测系统的原理及设计方案。该系统能对各种压力容器的孔隙泄漏所产生的微弱超声信号进行精确检测。该系统利用技术对泄漏所产生的超声波信号进行分析处理和声压级计算,从而实现对泄漏的检测及泄漏量的估算。通过超声波检测,正确地判断和定位产生泄漏位置,对于提高企业的生产效率,节约能源,确保安全具有重大意义。

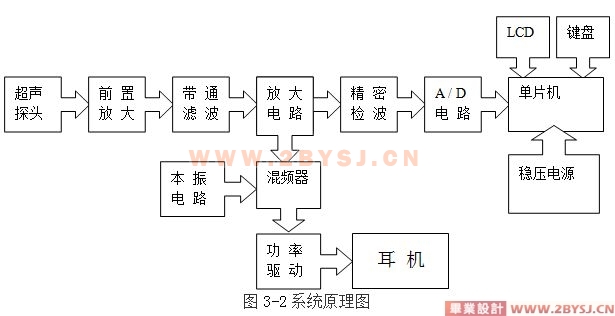

在通过对超声波性质的研究中,我们发现超声波是一种高频短波,并且它在空气中传播具有很强的方向性。基于此特性,我设计了一套超声波检测电路,该电路包括了模拟电路与数字电路,其中模拟电路包含了信号放大电路和音频处理电路;数字电路由单片机和LCD、键盘等外围设备组成。在对超声波信号的处理的过程中,信号经过放大滤波以后,一路交给单片机处理,并在显示屏上读出信号的强度与流速;另一路通过降频转化为可听声,从而实现检测的目的。
关键词:单片机 ;声压级; 本底噪声; 泄漏超声波

Abstract
Along with the industry development, each kind of gas including is flammable explosive, the virulent gas type and the application scope all obtains the increase, the traditional gas divulges the examination method, like presses the method of difference, Air bubble method and so on, has its limitation, not only operates complex, requests to the technical personnel high, moreover does not have timeliness. Urgent need each method is simple, accurate reliable examination method. This article introduced one kind of gas divulges the supersonic examination system, divulges in the analysis eyelet gas has in the ultrasonic wave principle foundation, elaborated this examination system principle and the design proposal. This system can divulge the weak supersonic signal to each kind of pressure vessel hole which produces to carry on the precise examination. This system to divulges the ultrasonic wave signal using the technology which produces to carry on analysis processing and the acoustic pressure level computation, thus realizes to the examination which divulges and divulges quantity estimate. Through the ultrasonic wave examination, correctly the judgement and the localization produces divulges the position, regarding enhances the enterprise the production efficiency, saves the energy, guarantees safely has the great significance.
In through to the supersonic wave archery target research in, we discovered the ultrasonic wave is one kind of high frequency short wave, and it disseminates in the air has the very strong directivity. Based on this characteristic, I have designed a set of ultrasonic waves examinations electric circuit, this electric circuit has included the analogous circuit and the digital circuit, analogous circuit has contained the signal enlargement electric circuit and the audio frequency processing electric circuit; The digital circuit by auxiliary equipment and so on the monolithic integrated circuit and LCD, keyboard is composed. In to the ultrasonic wave signal processing process in, the signal after enlarges after the filter, a group gives monolithic integrated circuit processing, and on display monitor read signal intensity and speed of flow; Another group through falls the frequency to transform for may listen to the sound, thus realization examination goal.
Keywords:Monolithic integrated circuit; Acoustic pressure level; Background noise; Divulges the ultrasonic wave

引言
    传统的泄漏检测方法是将待测物品充入水或其它介质,通过观察,测量在特定时间内充入介质的减少量(如通过检测液面的降低等)来实现的,这是一种直接的测量方式。基于这种方法又派生出另一种方法,即将待测物品充入一定压力的气体介质(通常为压缩空气),而后置水中观察,以被测物品周围是否产生气泡作为是否泄漏的标准。
  随着技术的进步及检测方法的改善,所谓“绝对不漏”或“无泄漏”只是一个数量上的概念,这一观念,已被人们所接受。判别一个测量物品漏或者不漏需要一个更为准确的、数量上的标准,特别是对一些需测量微小泄漏的场合。
  泄漏检查仪的出现为以上问题提供了一个较好的解决办法,它使得泄漏检测过程更加便捷,测量结果也更为可靠。在采用泄漏检查仪的基础上,再辅以上、下料机构、自动密封装置及电气控制、液压、气动系统等等即可组成一个可用于加工生产线上的泄漏检查设备——试漏机。试漏检查仪的出现使得零部件的泄漏在线检测成为可能,采用这种装置可满足批量生产中对零部件泄漏情况检测的要求,大幅提高产品的品质质量。
本课题主要设计一种气体泄漏检测系统。

超声探头的原理
超声探头也称为超声波传感器,超声波传感器是利用超声波的特性研制而成的传感器。超声波是一种振动频率高于声波的机械波,由换能晶片在电压的激励下发生振动产生的,它具有频率高、波长短、绕射现象小,特别是方向性好、能够成为射线而定向传播等特点。
超声波探头主要由压电晶片组成,既可以发射超声波,也可以接收超声波。小功率超声探头多作探测作用。它有许多不同的结构,可分直探头(纵波)、斜探头(横波)、表面波探头(表面波)、兰姆波探头(兰姆波)、双探头(一个探头反射、一个探头接收)等。
超声探头的核心是其塑料外套或者金属外套中的一块压电晶片。构成晶片的材料可以有许多种。晶片的大小,如直径和厚度也各不相同,因此每个探头的性能是不同的,我们使用前必须预先了解它的性能。超声波传感器的主要性能指标包括:
   (1)工作频率。工作频率就是压电晶片的共振频率。当加到它两端的交流电压的频率和晶片的共振频率相等时,输出的能量最大,灵敏度也最高。
  (2)工作温度。由于压电材料的居里点一般比较高,特别时诊断用超声波探头使用功率较小,所以工作温度比较低,可以长时间地工作而不失效。医疗用的超声探头的温度比较高,需要单独的制冷设备。
  (3)灵敏度。主要取决于制造晶片本身。机电耦合系数大,灵敏度高;反之,灵敏度低。


本文设计和制作了气体泄漏超声波检测系统,该电路主要以性能稳定、简单实用为目的,整体制作符合要求。
通过概述使大家充分了解了该检测系统的原理与功能。从摘要和引言部分概要介绍了其可靠性和实用性。第一章介绍了气体泄漏检测方案的选择和论证,从绝对压力法、压差法、超声波检测法相比较中,选出最佳方法;第二章介绍泄漏检测的设计原理,从对气体泄漏产生一定频率的声波现象中发现了存在有超声波,通过对超声波的检测来判断泄漏的确切位置,并且从数学的角度分析了声压与泄漏量的关系;第三章详细介绍超声检测电路设计原理与各单元电路的设计,从系统原理的角度得出系统分为模拟和数字两部分;第四、五章介绍了软件设计与电路调试过程。













目    录

引言  ………………………………………………………………………… 1
1  方案的选择与论证  ………………………………………………………1
1.1 方案一    ………………………………………………………………………………1
1.1.1 绝对压力法  …………………………………………………………………………1
1.2 方案二        …………………………………………………………………………2
1.2.1 压差法  ………………………………………………………………………………2
1.3 方案三    ………………………………………………………………………………2
1.3.1 超声波检测法…………………………………………………………………………2
2  气体泄漏检测的设计原理 …………………………………………………2
2.1 气体泄漏产生超声波……………………………………………………………………2
2.2 声压与泄漏量的关系……………………………………………………………………3
3  超声检测电路设计原理与各单元电路的概述 ……………………………4
3.1 电路系统的硬件实现过程………………………………………………………………4
3.2 各单元电路的介绍  ……………………………………………………………………5
3.2.1 超声探头的原理    …………………………………………………………………5
3.2.2 前置放大电路  ………………………………………………………………………6
3.2.3 带通滤波器      ……………………………………………………………………7
3.2.4 精密检波电路    ……………………………………………………………………9
(优秀毕业设计:www.2bysj.cn)
3.2.5 A/D转换电路   ………………………………………………………………………9
3.2.6 单片机与LCD、键盘的连接电路的设计 ……………………………………………10

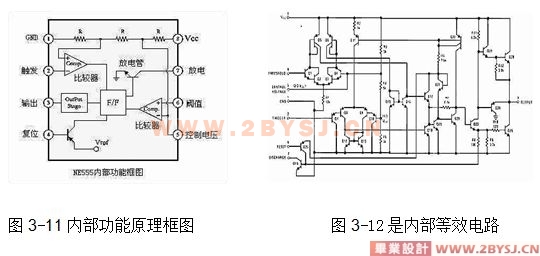

3.2.7 本振电路 ……………………………………………………………………………14
3.2.8 混频电路 ……………………………………………………………………………15
3.2.9 低通滤波   …………………………………………………………………………15
3.2.10 音频功放电路………………………………………………………………………17
3.2.11 整流滤波电路与稳压电路…………………………………………………………17
4  超声检测的软件设计   …………………………………………………24
5  电路的调试过程  …………………………………………………………25
6  结论      …………………………………………………………………26
谢辞     ………………………………………………………………………27
参考文献   ……………………………………………………………………28
附录   …………………………………………………………………………29

参考文献
[1] 王化祥,张淑英.传感器原理及应用[M].天津:天津大学出版社,1999.154-163.
[2]于亚非.用超声波传感器检测气体泄漏[J].仪器与未来,1992(8).
[3]李光海,王勇等.基于声发射技术的管道泄漏检测系统[J].自动化仪表,2002.5
[4]李群芳.单片微型计算机与接口技术[M].北京:电子工业出版社,2001.
[5]李进,陈会仓等.气体泄漏超声波检测装置[J]. 工业仪表与自动化装置,1996,(5).
[6]龚其春,叶骞.新型气体泄漏超声检测系统的研究与设计[J].电子技术应用,2005,3
[7] 袁易全,黄建人. 高灵敏超声检漏仪的研究[M].东南大学学报,1989
[8] 李建藩.气压传动系统动力学广州[M].华南理工大学出版社,1991
