基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)

以下是大纲或介绍,如需要完整的资料请购买下载. 本资料已审核过,确保内容和网页里介绍一致.
1.无需注册登录,购买下载后即可获取该完整的资料.
2.购买后本站提供下载链接或联系客服发送资料.
资料介绍

基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)(课题申报表,任务书,开题报告,中期检查表,外文翻译,论文14700字,程序,答辩PPT)
摘 要
本课题设计的煤气报警采用了STC89C52单片机为报警器的核心部件,对煤气报警器进行控制。用单片机实现定时控制,电路简单、价格便宜、可靠性好。由一氧化碳气体传感器对煤气进行检测,将所得的浓度值与设定浓度值相比较得到相应的数据。通过对电信号的处理获得控制信号,通过信号控制蜂鸣器报警、灯光报警。
关键词:煤气报警器;单片机;传感器

Abstract
This topic design of gas alarm adopts STC89C52 MCU as the core components of the alarm, control of the coal gas alarm.To achieve timing control chip, the circuit is simple, cheap, good reliability.The gas is detected by a CO gas sensor, the resulting concentration and concentration values are obtained by comparing the deviation set.We get the control signal through processing the deviation signal, to regulate the gas outlet valve, gas concentration corresponding to eight units of A/D analog conversion to digital quantity, and joined the keyboard input, so as to realize the control of the household gas leak.The system's hardware circuit design is reasonable, safe and reliable performance.
Key words: Gas alarm; MCU; sensor

本论文主要内容
本设计针对经常发生的煤气泄漏中毒事件,采用煤气、甲烷及一氧化碳等气体传感器、单片机、电磁阀和电铃,设计一套有毒气体检测、报警电路,显示室内空气质量,用单片机模块分路控制继电器、发光二极管和报警器。
报警系统由硬件和软件两大部分组成。其中硬件部分由各报警感应器、感应器控制器、主控器等设备组成。软件部分主要是报警系统控制程序。CO气体传感器用来检测空气中煤气的浓度,当空气中煤气含量超过允许的标准浓度后,感应器所获得的感应信号均被感应器控制器所接收,再由感应器控制器对各感应信号进行相应识别和处理,并将处理后的感应信号转化为电信号,再通过串口送至主控器,由主控器对其采取相应的警报动作。报警信号加至报警声响电路的控制端后,报警声响电路被触发,发出报警声,同时关闭总气阀。
本课题在硬件设计方面主要研究组成家用煤气泄漏报警控制系统的单片机芯片、CO气体传感器总线的使用方法,同时研究电路设计思路、电路组成,包括控制芯片、气体传感器、单片机等的选用和设计。
本设计主要研究并设计一个基于单片机的煤气报警系统,并实现对数据检测的采集和声光的报警控制。控制系统主要是由STC89C52系列单片机、煤气数据检测采集电路、传感器电路、看门狗、复位电路、LCD显示、声光报警电路等部分组成。单片机通过煤气检测传感器来得到信号,进行比较处理,并且能够存储各个通道的报警上限和报警时的数据储存,并且在安全值内,轮回显示当前通道的测量值和设定值,但是在安全值外,则产生声光报警,并且液晶显示屏上实时显示是否有煤气,并及时声光报警。

设计目的
    通过本次设计对电子电路、电子元器件等方面知识有了进一步学习,同时在排版调试、焊接技术、相关仪器设备的使用技能等方面得到了全面的锻炼和提高。进一步培养了我独立学习与独立完成工作的能力。是对大学四年所学专业知识的温习与运用。 通过这次设计培养了我懂得在工程技术工作中必须的全局观和经济观,同时对计数器、译码器、八选一模拟电子开关、传感器等功能得到了学习,扎实基础,扩充知识。本次设计题目是八通道煤气泄露巡回检测器,核心电路是传感器电路,当煤气泄露的浓度为0.3%时,声光报警电路工作,从而保障了生命、财产的安全。在老师和同学的指导与帮助下顺利完成了总体电路的设计与调试。同时掌握设计方案及适用要求。

煤气报警器是能够检测环境中的煤气浓度,并具有报警功能的仪器。该报警系统的最基本组成部分应包括:信号采集模数转换电路、单片机控制电路、显示电路、声光报警电路等部分组成。

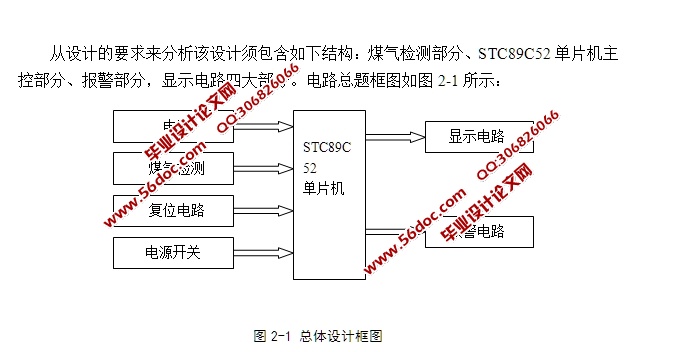

从设计的要求来分析该设计须包含如下结构:煤气检测部分、STC89C52单片机主控部分、报警部分,显示电路四大部分。



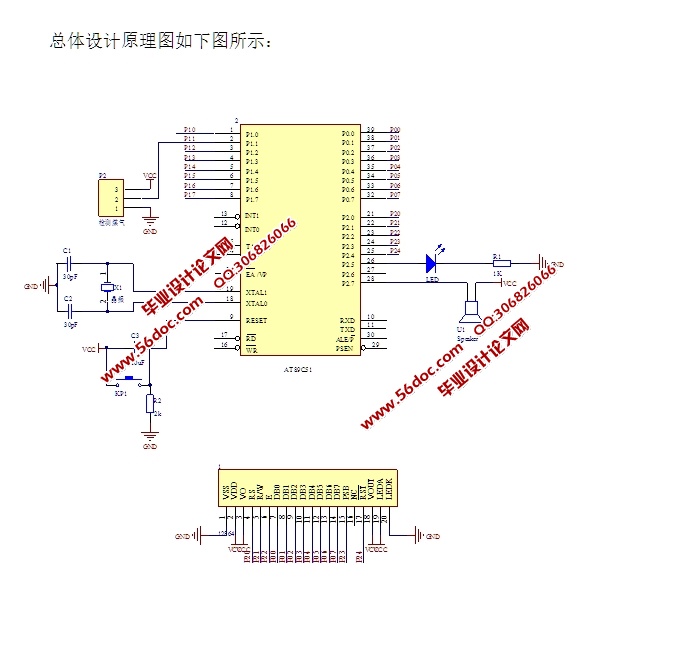

基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)

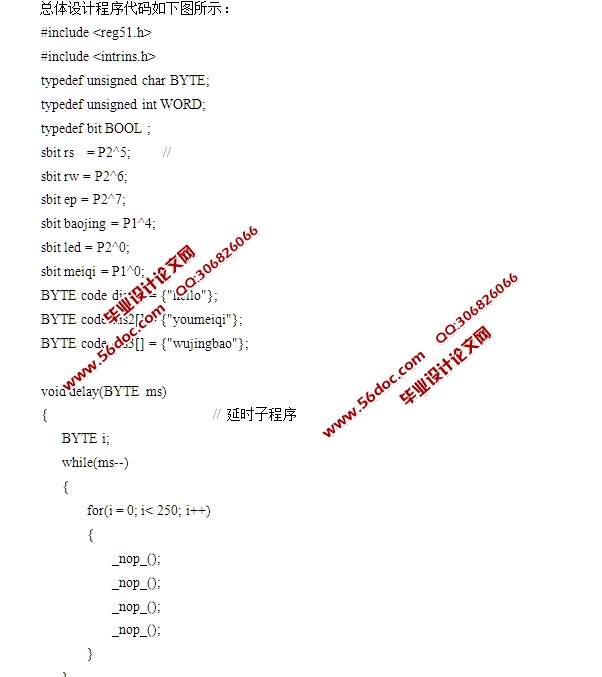

基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)

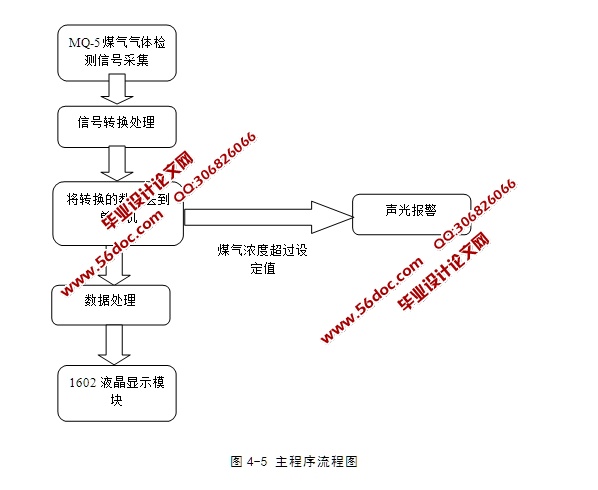

基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)
基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)
基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)
基于单片机的煤气检漏仪控制系统设计(含电路原理图,程序)


目 录
第1章 概述    1
1.1  课题背景    1
1.2  设计概述    1
1.3  煤气检漏仪的国内外现状    2
1.4  煤气检漏仪的发展趋势    3
1.5  本论文主要内容    3
1.6  设计目的    4
1.7  设计任务    4
1.8  本章小结    5
第2章 总体方案设计    6
2.1  气体检测传感器的介绍    6
2.2  单片机选型    9
2.3  本章小结    12
第3章 单片机及电路设计    13
3.1  单片机最小系统模块    13
3.2  单片机的时钟电路与复位电路设计    14
3.3  煤气检测采集电路    14
3.4  显示电路模块    15
3.5  声光报警电路    16
3.6  电源模块    16
3.6  Protel硬件开发软件    17
3.7  本章小结    18
第4章  系统软硬件设计    19
4.1  keil开发环境和建立工程    19
4.2  下载软件progisp1.67工程运用    21
4.3  系统主程序设计及流程图    21
4.4  硬件调试    22
4.5  软件调试    23
4.6  实物展示    25
4.7  本章小结    26
结 论    27
致 谢    28
参考文献    29
附录1    30
附录2    31
