大唐石灰石矿露天开采方案设计(含CAD图)

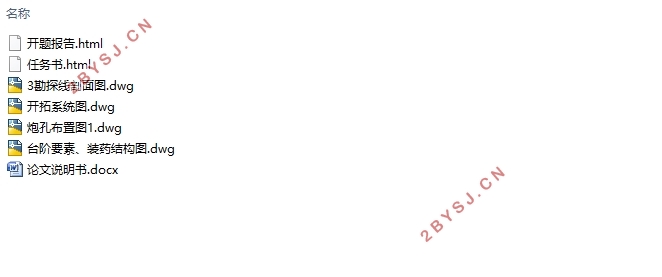

大唐石灰石矿露天开采方案设计(含CAD图)(任务书,开题报告,论文说明书12000字,CAD图4张)
摘要
本文借助本科期间所学专业知识对湖北省武穴市大唐石灰石矿进行露天开采方案设计，设计主要内容包括研究矿山开采技术条件，确定开采境界，计算矿产资源储量，设计矿山建设规模及服务年限，选择合适的开拓方法和开采方式，露天台阶深孔爆破设计，选择矿山开采设备，防水排水措施的制定，排土场设计，环境保护等。
分析比较选用经济合理的方案开拓方案，合理布置开采境界，将剥采比控制在比较经济的范围内，分析资料和比较类似矿山开采经验选择合理的爆破参数，根据矿山实际选择实用的采矿设备，积极采用较科学的方法预防和治理矿区环境问题。
设计台阶高度15，采用露天垂直深孔爆破方法开采矿岩，炮孔直径200mm，采用一台KQ-200潜孔钻机钻孔，采用一台斗容4m³和一台斗容2m³的液压挖掘机进行装岩，9台载重20t的自卸式矿车运输矿石，尽可能的对废石加以利用。
关键词：石灰石；爆破；露天开采

Abstract
In this paper, the design of the open pit mining project of Datang limestone mine in Wuxue City, Hubei Province, with the aid of the professional knowledge.The main contents of the design include research mine mining technology conditions, determine the mining boundary, the calculation of mineral resources reserves, mine design scale of construction and service life, choose right development method and the mining way, open-air bench blasting design, mining equipment selection, prevent the formulation of water drainage measures, the dump design, environmental protection and other.
Analysis and comparison of the deposit development program then selection economic and reasonable open scheme.rational arrangement of mining boundary,the stripping ratio is controlled within the scope of the economy.Analysis and comparison of the previous similar mining experience to select the reasonable blasting parameters.Practical mining equipment based on practical selection of mine.Adopt more scientific methods to prevent and control the environmental problems in the mining area.
the height of bench is designed to be 15 meters in this paper.Using open vertical deep hole blasting method to mine rock,hole diameter 200mm.using a KQ-200 submersible drilling rig to drill hole.Using two hydraulic excavator one of then can shovel 2m³ and 4m³ of rock.Using 9 dump car which can load 20t cargo.As far as possible to use of waste rock.
Key Words:limestone;blasting;open-pit mining

爆破参数设计
该矿山属于大型露天矿山，矿层为坚硬岩石，经查表可知矿层岩石坚固性系数为f=6-8。矿体高差较大，设计台阶高度取H=15m，台阶坡面角α=73º，炮孔直径取=200mm。采用2号岩石硝铵炸药进行爆破作业，其密度为0.95-1.10g/cm³。


目  录
第1章 绪论    1
1.1设计目的及意义    1
1.2国内外研究现状    1
第2章 矿山地质及矿体特征    2
2.1矿山介绍    2
2.2边坡角    2
2.3采场涌水量计算    3
2.4开采境界    3
2.5矿石资源储量    4
2.5.1勘探线位置    4
2.5.2矿量、剥离量计算方法    4
2.5.3矿石储量    5
2.9.4剥离量、剥采比    8
第3章 采矿方法的选则    9
3.1矿体特征    9
3.2采矿方试分析    9
3.3采矿方法的选则    9
第4章 爆破设计    10
4.1爆破参数设计    10
4.1.1 孔深与超深    10
4.1.2 底盘抵抗线    10
4.1.3 孔距和排距    10
4.1.4 堵塞长度和装药长度    11
4.1.5 单位岩石炸药消耗量    11
4.1.6 每孔装药量    11
4.1.7 炮孔可装药量    12
4.1.8 装药结构和炮孔数    12
4.1.9 起爆方式设计    12
4.2 预裂爆破    13
4.2.1 预裂孔和辅助孔装药结构    13
4.2.2预裂孔装药量计算    14
4.3爆破效果分析    14
第5章 矿床开拓    15
5.1运输方式分析    15
5.1.1 自卸式矿车运输    15
5.1.2 铁路运输    15
5.1.3 带式输送机运输    15
5.1.4 运输方式选择    16
5.1.5道路设计    16
5.2采场边坡构成要素    17
5.2.1最终边坡角    17
5.2.2阶段高度    17
5.2.3平台宽度    17
5.2.4采场底部最小宽度    17
5.3 开拓方案    17
5.4 废石处理    18
5.5排土场设计    18
5.5.1排土场选址注意事项    18
5.5.2排土场选址    18
5.5.3排土场堆置高度    18
5.5.4排土场容积    19
5.5.6排岩设备    19
第6章 采矿设备的选取    20
6.1 钻孔设备    20
6.2 装岩设备    20
6.2.1 挖掘机技术生产能力    20
6.2.2 挖掘机实际生产能力    21
6.2.3 挖掘机的年效率    21
6.2.4 挖掘机台数    21
6.2.5 矿车运输能力计算    21
6.2.6 自卸式矿车需要量    22
第7章 防水措施及环境治理    23
7.1 防水排水措施    23
7.2 环境污染预防和治理    23
第8章 结论    24
参考文献    25
致谢：    26
