C&C08交换局工程设计(C&C08数字程控交换系统)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

中文摘要
C&C08数字程控交换系统采用分级分布式体系结构,是大容量的综合网络交换系统,易于平滑升级到下一代网络。本次设计包括C&C08数字程控交换机的基本组成模块、各个模块的功能及模块间的连接。其中主要是C&C08数字程控交换机中心模块的组成模块、各模块的硬件结构及功能和交换模块(SM)的硬件配置、功能结构、控制结构和网络结构。软件部分由集中告警板,告警箱,业务维护终端三部分组成。最后是128模的具体配置。C&C08数字程控交换系统提供了一整套行之有效的操作维护方法和工具,可以充分保障设备长期高效、稳定和可靠地运行。

关键词   模块  层次结构  网络结构 中心模块  交换模块  后管理模块

外文摘要
Title    The project design of c&c08 switch bureaucracy
Abstract
The c&c08 adopts ratings distribute type system construction, and  it is a  integrated  network exchange system with big capacity , which can be easily promoted to the next generation network smoothly. This design includes the main modules which composed the data switch ,the  function of each module and the connections of them . The main  parts  includes the  modules which  composed the center modules of c&c08 data switch ,the hardware structures and functions  of each module ,and the  hardware  equipments ,the function structure ,the controlling structure and the  network structure of the switching module . The software part includes the concentration warning plank, the warning box, the business maintenance  three parts .The last part which we will introduce the concrete installment of the 128 mode. But the c&c08  provides a set of practical methods and tools to operate and maintain the equipment ,so  we can guarantee the equipment to work effectively, steadily, credibly.

keywords  Module  Layer structure   Network structure   Center Module Switching Module  Back Administration Module

引言
当今世界正在经历一场信息革命,信息产业成为世界经济的新增长点。同时通信技术也以前所未有的速度在更新、进步,因特网向传统电信网络发起重大挑战。随着市场的开放和竞争的引入,电信业的竞争日益加剧,经济全球化带动了电信的全球化[1]。怎样才能在保护原有投资的基础上又能改造网络,以满足用户新的需求,在竞争中获取优势,这是各运营商都关心的问题。华为技术有限公司面对电信业的大变革,顺应通信发展的总趋势以及用户新需求,依靠自己雄厚的技术力量,自主开发了新一代大容量C&C08 数字程控交换系统。
C&C08数字程控交换系统采用分级分布式体系结构,是大容量的综合网络交换系统,易于平滑升级到下一代网络。作为大容量交换中心和综合业务平台,C&C08数字程控交换系统提供了丰富的业务和功能,包括智能增值业务解决方案、集团用户业务解决方案、Internet接入解决方案等,满足了新时期网络建设的需要。此外,它顺应发展,持续优化现阶段PSTN网,提供双向长/市话疏忙、异地手机寻址、2Mbit/s高速信令链路、多信令点编码、交换机方式移机不改号业务、分步割接不改号、固网预付费、长途平等接入、窄带出宽带、全通达、行业化业务解决方案等新的业务,并可接入分组用户,支持IP Centrex功能,能在网络的各个层面上提供建设及优化的全方位解决方案,为运营商营造了新的利润空间[2]。

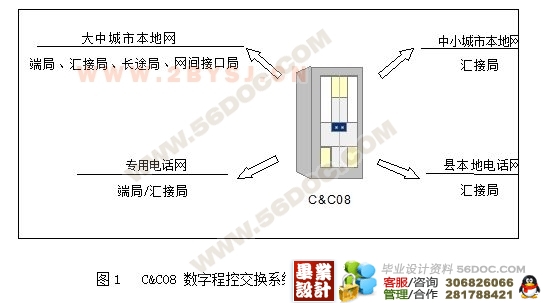

C&C08 数字程控交换系统的组网方式
C&C08 数字程控交换系统一般有两种配置方式:
a) 大中容量交换机。
b) 各种远端模块。
其中大中容量交换机 适用于大中城市的市话端局、汇接局、长途局、网间接口局等;各种远端模块适用于用户比较分散的地区组网。
C&C08 数字程控交换系统中通过两对光纤与 AM/CM 连接的SM可以和AM/CM 装在同一机房;作为集中的大容量局,也可根据本地网情况,将用户模块(USM)装在与AM/CM模块相距50公里范围内的任何地方,即远端交换模块(RSM),SM和RSM的区别是与AM/CM之间的光接口板不同。










目 录
1    引言1
2    C&C08 数字程控交换系统概述1
2.1  C&C08 数字程控交换系统特点1
2.2  C&C08交换系统的组网3
2.3  模块化的层次结构4
3    C&C08 数字程控交换系统硬件设计5
3.1  中心模块设计..5
3.2  交换模块设计....19
(毕业设计)
4    C&C08 数字程控交换系统软件调试29
41 业务图形终端简介29
4.2  业务图形终端操作入门31
5   128模具体配置.32
结论36
致谢37
参考文献38
