Iptables图形管理工具的设计与实现

摘  要
Netfilter/Iptables防火墙是Linux平台下的包过滤防火墙，Iptables防火墙不仅提供了强大的数据包过滤能力，而且还提供转发，NAT映射等功能，是个人及企业级LINUX用户构建网络安全平台的首选工具。但是，由于种种原因，Iptables一直是使用命令模式管理配置防火墙，这就要求用户必须熟悉Iptables各种繁杂的命令，为用户的使用带来了很多不便。本文设计并实现了一个基于Web的Iptables图形管理工具，通过友好的配置界面，简化了Iptables防火墙的管理配置程序，更方便用户对Iptables防火墙的使用。
本工具采用Browser/Server模式，通过Web配置界面，用户可远程修改Iptables的相关配置文件，从而到达配置Iptables的目的。整个工具由添加/删除规则，插入/替换规则，状态机制，关闭/启动/重启防火墙等几个模块组成。用户只需登陆到配置页面，通过简单的鼠标操作就可以轻松完成防火墙的基本配置工作。(爱毕业设计网 www.2bysj.cn)

关键词：Iptables防火墙；Browser/Server；包过滤

The Design and Implementation of
Graphics Management Tools of Iptables
Abstract
The graphics management tool of Iptables can manage the Iptables firewall on website. The Iptables firewall not only provides function to filter data, but also provides a function to transfer package as well as NAT. It is used to design secure network by personal and company. But for various reasons, the Iptables is configured by inputting commands, which means that users must be familiar to the commands. So, the paper designs and implements Iptables interfacial management tool which bases on website. The user can configure it simpler and more convenient by friendly graphics interfacial.
This system uses Browser/Server mode to configure Iptables by modifying iptbales configuration files on web. The system is constituted by the following modules: the rule of addition, the rule of deleting, and the rule of insertion, the rule of replacing, the mechanism of stating, shutdown firewall, start firewall, and restarting firewall. The users can configure Iptables firewall just by login the web and clicking mouse.

Key words: Iptables Firewall; Browser/Server; package filter

随着网络技术的进步，特别是90年代以来Internet的迅速普及和发展，网络安全问题越来越引起人们的重视，网络安全技术也成为计算机网络方向的研究热点。网络安全技术在人们的现实生活中有着广泛的应用，特别是近几年电子商务的蓬勃发展，电子银行，在线交易等已经成为人们日常生活的重要组成部分，这就要求网络服务提供相应的安全措施，以保障广大用户的权益。
Internet 防火墙是这样的系统（或一组系统），它能增强机构内部网络的安全性。防火墙是在内部和外部网之间实施安全防范的系统。它可以被认为是一种访问控制机制，用于确定那些内部服务允许外部访问，以及允许哪些外部服务访问内部服务。
netfilter/Iptables防火墙是组成Linux平台下的包过滤防火墙，它是集成在Linux内核2.4.X中的。Iptables防火墙不仅提供了强大的数据包过滤能力，而且还提供转发，NAT映射等功能。正是因为它的功能强大，一直是个人及企业级LINUX用户构建网络安全平台的首选工具。但是，由于技术上的原因，Iptables一直是使用命令模式配置防火墙，它在一定程度上有较高的灵活性，但同时也要求用户必须熟悉Iptables各种繁杂的命令。所以，本系统立足初级用户，使用B/S模式作为Iptables防火墙的管理模式，用户只需要登陆到防火墙的管理页面便可以轻松配置防火墙。这样简化了Iptables防火墙的配置程序，降低了配置门槛，适合初学者使用。
本系统采用的是基于Browser/Server即浏览器/服务器模式，在单网卡模式下实现Iptables的包过滤功能。前台JSP页面提供用户管理界面，后台用JAVA修改Iptables防火墙相应配置文件到达更改Iptables规则链的目的。本系统主要由以下模块组成：添加规则模块，删除规则模块，插入规则模块，替换规则模块，防火墙启动/关闭模块，防火墙重启模块，读取Iptables配置文件模块，读取Iptabels规则链模块。(爱毕业设计网 www.2bysj.cn)

系统摘要

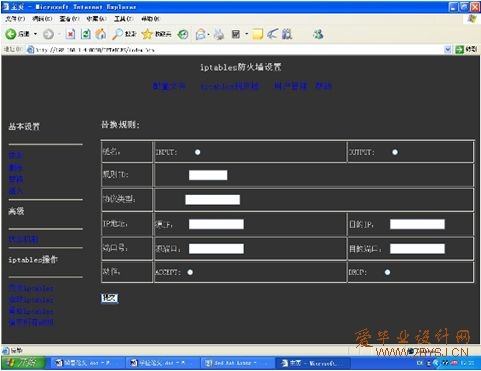

Iptables B/S管理模式实现是一个通过前台WEB界面管理单网卡模式下Iptables规则的系统。它可以提供友好的用户管理界面，让用户在不用输入任何的命令的情况下修改Iptables的相应规则，关闭/启动及重启Iptables防火墙，并可以查看Iptables相应的配置文件及规则链。本系统可以在WEB前台向Iptables添加、删除、替换和插入规则，并可以实现基于状态检测防火墙的规则。

系统设计模式
本系统采用B/S开发模式，即浏览器/服务器模式。这种模式可以节约客户端资源，客户端在不用安装任何软件的条件下即可使用该系统。该系统由以下四大部分组成：Iptables配置主页，Iptabels各功能界面，客户端表单验证，Iptabels相关文件及操作。

开发环境
OS LINUX Red Hat 9.0
WebServer JDK 1.5.0
Tomcat 4.1.24
浏览器 Internet Explorer 6.0以上







目  录
1引  言 1
2 防火墙基本理论 1
2.1 防火墙技术分类 2
2.1.1包过滤技术 2
2.1.2代理技术 2
2.1.3状态监视技术 2
2．2包过滤防火墙工作原理 2
2.3 Iptables防火墙简介 3
2.3.1 Netfilter组件 3
2.3.2 Iptables组件 3
2.4  Iptables工作原理 3
2.4.1 Iptables规则表简介 3
2.4.2 Iptables的工作流程 4
3.系统概述 4
(爱毕业设计网 www.2bysj.cn)
3.1 系统摘要 4
3.2 系统设计模式 4
4 开发环境及工具 5
4.1 开发环境 5
4.2 开发工具 6
5 系统构成 6
5.1系统基本构成 6
5.2功能模块构成 7
5.2.1添加规则功能模块 7
5.2.2 删除规则功能模块 7
5.2.3插入规则功能模块 7
5.2.4替换规则功能模块 7
5.2.5状态机制功能模块 7
5.2.6 防火墙关闭/启动功能模块 7
5.2.7 防火墙重启模块 7
5.2.8读取防火墙配置文件/规则链模块 8
6 系统设计 8
6.1前台主页设计 8
6.2基本设置功能的设计 9
6.3状态机制功能设计 10
6.4 Iptables操作功能设计 10
6.5 Iptables配置文件/规则链读取功能设计 11
7系统实现 11
7.1基本设置及高级功能实现方法 11
7.2 Iptables操作功能实现 15
7.3读取防火墙配置文件/规则链的实现 16
8开发中遇到的问题及解决办法 18
8.1所遇问题 18
8.2解决办法 18
9系统测试 19
结    论 20
参考文献 20
致    谢 21
声    明 22
