网络在线考试系统的设计与实现UML COM+ Delphi

摘    要
软件工程在现代软件开发中的作用越来越大，并且发展出了很多行之有效的软件工程方法和建模语言。UML（Unified Modeling Language，统一建模语言）是一种非常流行的，支持面对对象建模方法的建模语言。到今天UML差不多已经成为建模语言的事实标准。本文就采用面对对象的方法以UML为建模语言，使用PowerDesigner这个case工具分析设计一个分布式的B/S结构的基于COM+和XML的网络考试系统。并使用Delphi、VBScript、ADO、XML、HTML等编程工具、语言和技术实现了这个系统。

关键词：UML COM+ Delphi asp ADO XML
Abstract
Software Engineering is increasingly important in then modern software development. Today there are many functions and many software engineering methods. The UML (Unified Modeling Language) is one of they. In addition, it’s a popular and Object-Oriented based model language. The UML has almost been the international standard of model language. Using Object-Oriented Model and UML by case tools of PowerDesigner, the paper designs a distributed B/S constructed online test system, which is based on COM+ and XML. In order to realize the system a lots of tools and program languages are used, such as Delphi, VBScript, ADO, XML, and HTML etc.

Key Words：UML COM+ Delphi asp ADO XML

本系统应用于因特网，并且要满足一个学校几千学生考试的需要，因此本系统决定采用微软公司所推出的Web分布式多层应用程序结构，并且数据使用XML表示。

本原型系统主要功能如下：
1. 学生可以在网上进行考试，考试结束后由计算机批改试题给出分数，并记录成绩。
2. 学生在还可以在网上查询自己的考试成绩，修改密码等个人资料。
3. 老师可以在网上出题，修改密码等个人资料。
4. 管理员可以在网上建立学生、老师等用户。

目  录
分布式网络考试系统原型分析及实现 1
1. 问题定义 4
2. 需求分析 4
2.1. 系统目标 4
2.2. 可行性分析 4
2.2.1. 现有的数据库应用程序的分层结构 4
2.2.1.1. 传统二层结构 4
2.2.1.2. 三层数据库应用结构 5
2.2.1.3. 多层分布式数据库系统 5
2.2.2. 网络分布式多层应用系统 6
2.2.3. XML语言 7
2.3. 本系统的方案选择 8
2.4. 建模工具的选择 8
3. 基于UML的系统分析 8
3.1. 用例图 8
3.1.1. 用户关系图 8

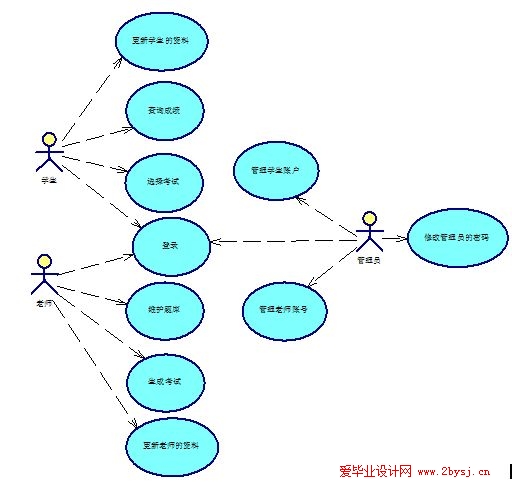

3.1.2. 系统用例图 9
3.1.3. 用例图利用情况清单 9
3.2. 顺序图 10
3.2.1. 老师活动顺序图 10
3.2.2. 学生活动顺序图 11
3.2.3. 动作清单 11
3.2.4. 通讯清单 12
3.3. 类图 13

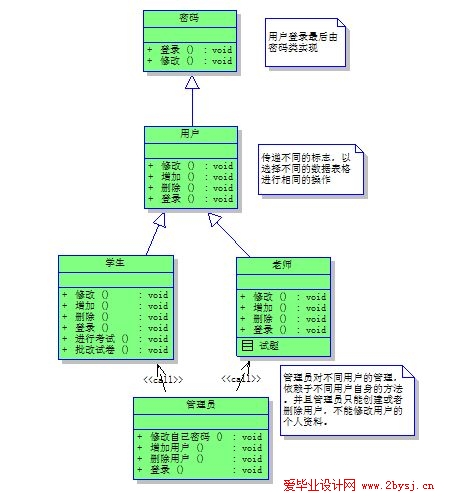

3.3.1. 类图一 13
3.3.2. 类图二 13
3.3.3. 类清单 14
3.3.4. 类方法清单 14
3.4. 网站页面布置图 16
4. 数据库的分析设计 17
4.1. 数据库概念模型（Conceptual Data Model） 17
4.1.1. 图 17
4.1.2. 资料清单 17
4.1.3. 实体清单 18
4.1.4. 实体的识别字清单 18
4.1.5. 关系清单 19
4.2. 数据库物理模型（Physical Data Model） 19
4.2.1. 图 19
4.2.2. 物理模型栏位清单 19
4.2.3. 表格索引清单 20
4.2.4. 表格引键清单 21
4.2.5. 参考清单 21
4.2.6. 表格清单 21
4.3. SQL语句 21
5. 系统实现 26
5.1. 开发平台的选择 26
5.2. 编程工具的选择 27
5.3. XML和网页编辑工具的选择 27
5.4. 系统编码 27
5.4.1. 源程序文件清单 27
5.4.1.1. 网站文件清单： 27
5.4.1.2. COM+组件源程序文件清单 28
5.4.2. 程序核心代码 29
5.4.2.1. 学生进行考试页面的XLST文件：Testing.xsl 29
5.4.2.2. 定制asp对象主代码 32
5.4.2.3. 学生对象COM+组件主代码 40
5.4.2.4. 老师对象COM+组件主代码 47
5.4.2.5. 管理员COM+组件主代码 50
5.4.3. 程序运行截图 53
5.4.3.1. 登录页面（系统主界面） 53
5.4.3.2. 学生维护页主界面 54
5.4.3.3. 学生修改个人资料页面 55
5.4.3.4. 学生查询成绩页面 56
5.4.3.5. 学生参加考试页面 57
5.4.3.6. 进行考试页面 58
5.4.3.7. 老师维护页主界面 59
5.4.3.8. 老师生成试卷页面 60
5.4.3.9. 老师修改个人资料页面 61
5.4.3.10. 管理员维护页主界面 62
5.4.3.11. 管理员增加老师页面 63
5.4.3.12. 管理员增加学生页面 64
5.4.3.13. 管理员修改密码页面 65
6. 系统安装分发 65
6.1. 数据库的设置 65
6.2. 配置COM+环境 67
6.3. IIS的配置 68
6.4. 注意事项 68
7. 系统不足与展望 68
8. 致谢 69
9. 参考文献 69
